DWDM光纤的带宽增加多路复用多个波长。尽管它的费用比粗波分复用波分复用(WDM)技术,是目前最受欢迎的,因为它提供了最有能力。本文概述的密集波分复用网络和当前的应用程序。
DWDM技术的介绍

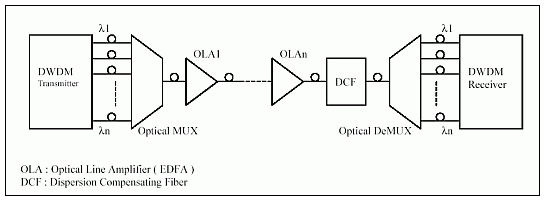

密集波分复用(密集波分复用)彻底改变了数据传输技术通过增加容量的信号嵌入纤维。增加意味着输入的光信号被分配到特定波长在指定频段,然后多路复用到一个纤维。通过提供通道间距50兆赫(0.4海里),100 GHz (0.8 nm)或200 GHz(1.6海里),数百的波长可以放置在一个纤维。操作窗口的DWDM利用掺铒光纤放大器(EDFA)的放大光学通道和扩展系统的操作范围超过1500公里。下面的图片显示了DWDM系统的操作。
DWDM系统的组件
DWDM系统的重要组件是发射器、接收器、光放大器、WDM转发器,密集波分复用多路复用器,和密集波分复用解复用器。这些组件,以及符合ITU通道标准,允许密集波分复用系统与其他设备接口和实现光学解决方案在整个网络。
- 光发射器/接收器
发射器被描述为密集波分复用组件,因为他们提供源信号然后多路复用。光发射机用于DWDM系统的特点是高度重要的系统设计。使用多个光发射机的光源在DWDM系统中。DWDM系统操作要求非常精确的波长的光没有信道间的变形和相声。下面的图片显示了DWDM系统的接收器和发射器。
- 光学放大器

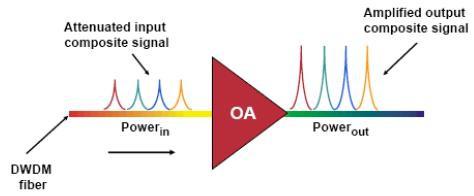

光学放大器(OAs)提高光信号的振幅或添加增益传递纤维通过直接刺激信号的光子与额外的能量。他们是“纤维”设备。美洲国家组织放大光信号在一个广泛的波长。这对DWDM系统的应用是非常重要的。掺铒光纤放大器(摘要)是最常用的一种纤维光学纤维。vwin真人娱乐下面的图片显示了办公自动化的操作。
- WDM转发器

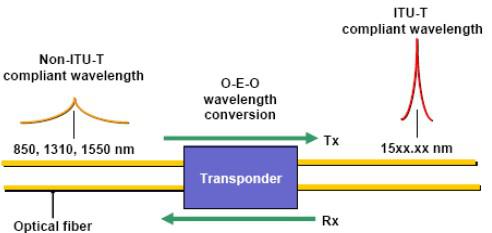

WDM转发器从一个入射波长光信号转换到另一个输出波长适合DWDM的应用程序。转发器是光电光学(O-E-O)波长转换器。应答器执行一个O-E-O操作转换波长的光。在密集波分复用系统,通常一个10 g应答器把客户端回光信号转换为电信号(执着),然后执行2 r (reamplify,重塑)或3 r (reamplify,改造和调整时间)功能。下面的图片显示了双向应答器的操作。
之间的应答器位于客户端设备和DWDM系统。从左到右,应答器接收光学位流操作在一个特定的波长(1310海里)。应答器的波长转换操作传入的比特流ITU-compliant波长。它传送到DWDM系统输出。在接收端(从右到左),这一过程正好相反。应答器接收到一个ITU-compliant比特流和转换信号波长所使用的客户端设备。
- 密集波分多路复用器、解复用器

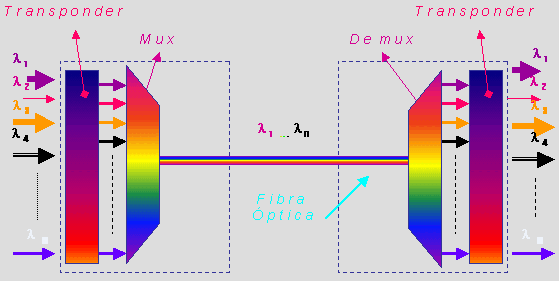

多个波长1550纳米带内的(所有)由多个发射器和操作在不同的纤维结合到一个纤维光学多路复用器。光多路复用器的输出信号被称为一个复合信号。在接收端,信号分离器分离所有的各个波长的复合信号的纤维。单个纤维通过尽可能多的去复用波长光学接收器。通常,mux和多路分配器(发送和接收)组件是包含在一个外壳。光学mux /多路分配器设备可以被动的。组件信号多路复用和去复用光学,电子,因此不需要外部电源。以下图片显示的操作密集波分多路复用器和信号分离器。
应用DWDM
与许多新技术出现,潜在的方式可以使用DWDM才刚刚开始。然而,这项技术已经被证明是特别适合几个至关重要的应用程序。
- DWDM是现成的长途电信运营商使用点对点或环拓扑。突然的16个新的传播渠道,那里曾经是一个极大地提高操作员的能力扩大产能,同时预留备用带宽没有安装新纤维。
- 这种大量的能力的发展是至关重要的自愈环,它描述当今最先进的电信网络。通过部署密集波分复用终端,操作员可以构造一个100%保护,40 Gb / s戒指,有16只使用两个单独的通信信号的纤维。
- 运营商建立或扩大他们的网络也会发现密集波分复用是一种十分经济的方法来逐步增加产能,快速提供新设备需要扩张,不会过时的基础设施对不可预见的带宽要求。
