过去的几年见证了一个伟大的飞跃光纤通信技术的进步,这些进步都是迎合需求的加速更好、更高效的光学性能。vwin真人娱乐光纤分束器,它在光网络中起着重要作用,允许信号在光纤之间共享两个或两个以上的纤维。基本上有两种类型的纤维分离器:熔锥分流(FBT)和双锥形平面光波电路分解器(PLC)。和他们每个人分别获得一些优缺点。本文打算做个比较这两个因此对纤维分离机提供一些有用的信息。
光纤分束器,被称为分束器,适用于光纤信号被分解成多路光信号输出。vwin真人娱乐它划分出一个主要的光源到其它光学路径和综合其它光路变成一个主要的光源和恢复源。下面的图片显示了如何在一个输入光纤维可以分成四个人纤维。
基本上,有两种类型的纤维分离机的工作原理分类:一是融合双锥形锥形分配器(FBT分配器)由传统光学被动元件制造商使用传统的双锥形锥形耦合器技术。另一个是平面光波导分配器基于光学集成技术(PLC)分流)。因为他们都有自己的优势,用户可以合理选择不同类型的光分割根据场合和需求。除此之外,最好遵循这两个设备的简要介绍仅供参考。

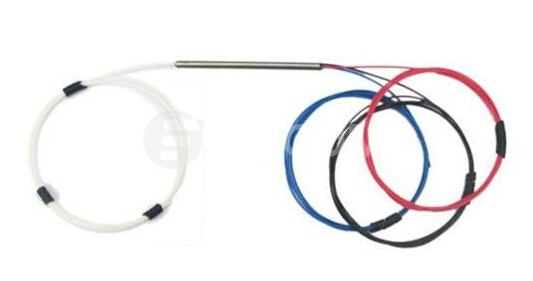

炉膛温度传统技术中两个纤维紧密,通常彼此周围扭曲,通过加热融合在一起。融合纤维受玻璃衬底,然后保护保护的不锈钢管。质量的FBT光纤分束器改善了随着时间的推移,他们可以部署符合成本效益的方式。FBT分割被广泛接受并用于无源光网络,特别是对于分裂的配置是不超过1×4。
然而,当大分裂1×16等配置,1××32和64是必要的。炉膛温度技术仅限于分裂的数量可以用一个耦合来实现。在这种情况下,可以将多个FBT分割拼接在一起连接用的分裂。这也被称为树分配器或耦合器。当使用这个设计,包的大小和插入损耗增加额外的分割和拼接使用。

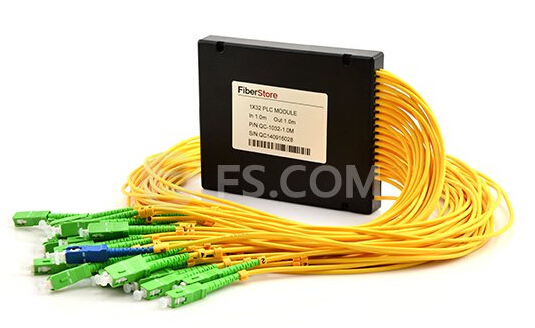

PLC)光纤分束器是用来单独或结合光信号。PLC是一种基于平面光波电路技术和光学组件提供了一个低成本照明配电解决方案与小的外形和高可靠性。PLC分割有高质量的性能,如低插入损耗、低PDL、高回波损耗和优秀的统一在一个宽波长范围从1260纳米到1620纳米,操作温度-40℃到85℃。当需要高分裂计数和小包装大小和低插入损耗是至关重要的,PLC分配器更理想。
在这一部分中,我们将看看之间的主要差异FBT分流和PLC的分割从八个方面,如下图所示。
| 参数 | 炉膛温度分束器 | PLC分配器 |
| 制造方法 | 两个或两个以上的光纤被绑定在一起,穿上fused-taper纤维装置。纤维然后根据输出分支和比纤维被挑出来作为输入。 | 由一个光学芯片和几个光学阵列根据输出比例。光学阵列耦合两端的芯片。 |
| 操作波长 | 1310海里之海里(标准), 850海里(自定义) |
波长1260 nm - 1650 nm(全) |
| 应用程序 | 有线电视HFC(光纤网络和同轴),所有FTIH应用程序。 | 相同 |
| 性能 | 1:8-reliable。对于较大的可靠性将会变成一个问题。 | 适合所有分裂。高水平的可靠性和稳定性。 |
| 输入/输出 | 一个或两个输入和一个输出最大的32个纤维。 | 一个或两个输入和一个输出最大值64纤维。 |
| 包 | 钢管(主要用于设备)、ABS黑色模块(常规) | 相同 |
| 输入/输出电缆 | 裸光纤,0.9毫米,2.0毫米和3.0毫米 | 相同 |
| 零件号的例子 | FOSPLT-T-FBT-1/2-E-SM-SC / APC | FOSPLT-T-PLC-1/2-E-SM-SC / APC |
虽然外观和尺寸的炉膛温度和PLC纤维分离器似乎相当类似,其内部技术和规范以各种方式不同。我希望比较由本文可以帮助您更好地理解这两种纤维分离机,所以你可以选择一个更合适的解决方案为您的网络基础设施。
