网络配线板集中用于以太网布线安装,他们通常被认为是一个关键的组件在整个布线系统。作为电缆网络的神经中枢,补丁面板不容忽视的重要性。在不同形式的补丁面板、通孔块电池板的混乱也低于传统打补丁面板,提供一个理想的替代现有的数据中心,需要额外的修补。

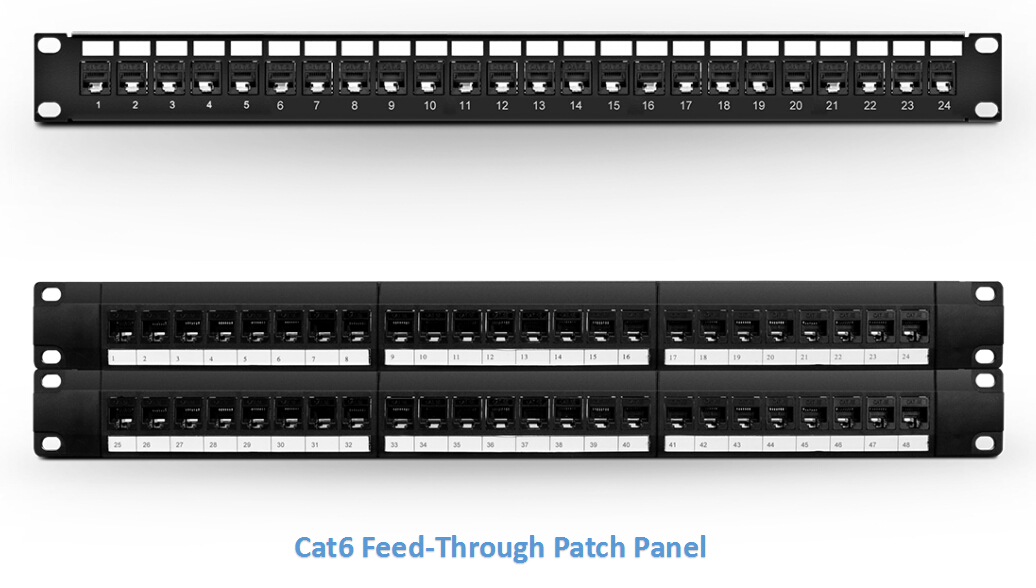

通孔接线板系列是一个在线的连接安装到一个框架,使网络电缆以有序的方式终止。面板的编号港口允许网络安装程序将壁板来匹配相应的接线板连接。通孔块板是理想的方式来创建一个基于标准的、灵活、可靠的铜在您的数据中心平台。可用1 u(24端口)和2(48端口)配置,通孔补丁面板是完美的补充,进一步促进易于安装和维护,以及最优的信息流动。Cat5e和六类通孔补丁面板中常用的数据中心。

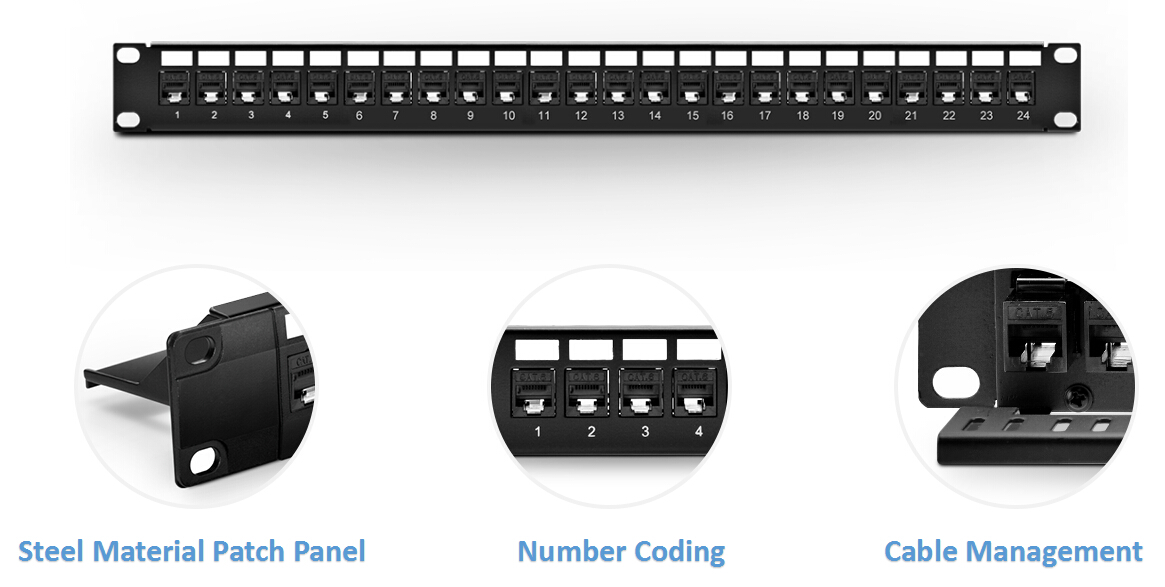

通孔补丁面板RJ45港口两边安装方便,并且每个小组提供24端口1架单元。面板可在5级e,类别6和类别6配置。一般特征的通孔补丁面板列出如下。
- 简单的解决方案来管理电缆修补在高密度环境
- 加载与通孔适配器,提供快速便捷的连接
- 编号和标注港口,便于识别和参考
- 与环球19英寸铁路间距,坚固的金属结构
- 没有冲下来的电线端口,它可以节省时间和精力,效率最大化
- 完美的声音和数据传输10 Gbps。
用通孔接线板在继电器机架或通信的柜子里。他们巧妙地组织和支持数据电缆安装在后面的接线板。按照以下步骤安装通孔补丁面板。
第一步:找一个空架的空间。
第二步:安装的面板提供10-32或12 - 24杯头螺丝。
第三步:安装前后的注册插孔- 45块电缆连接器。确保后面的补丁电缆电缆管理栏上的休息。

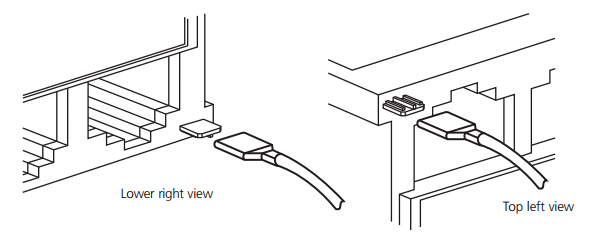

第四步:当使用屏蔽通孔补丁面板,确保附加必要的排水电线。使用一个排线每个屏蔽模块的接线板。附加的排线在两个地方如以下图片所示。排线的另一端连接到适当的地面。下面的图片显示了排线安装选项屏蔽模型。

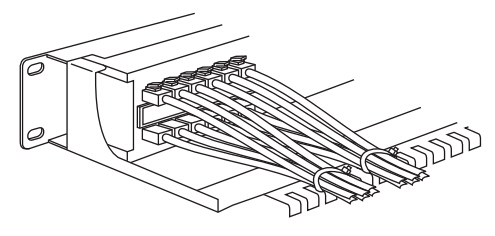

第五步:用尼龙扎带的电缆有线电视管理酒吧。完成安装的图如下所示。
通孔补丁面板使修补没有冲下来大部分线后面的面板,并保持补丁电缆的后方面板上的干净整洁。此外,通孔补丁面板也提供出色的性能和促进快速简单的安装。这使得他们最优尤其是高密度数据中心环境,以及千兆以太网的应用程序。
