一个光学网络,包括WDM(波分复用)目前在现有电信基础设施增长如此的受欢迎。预计扮演了一个重要的角色在下一代网络中支持各种服务与一个非常不同的需求。波分复用技术,加上EDFA(掺铒光纤放大器),允许多个频道的传播在同一纤维,可以传递许多tb的数据在距离越洋几百公里的距离,满足当前和未来所需的数据容量的通信网络。本文解释了WDM系统如何从这种技术中获益。
EDFA的基本知识

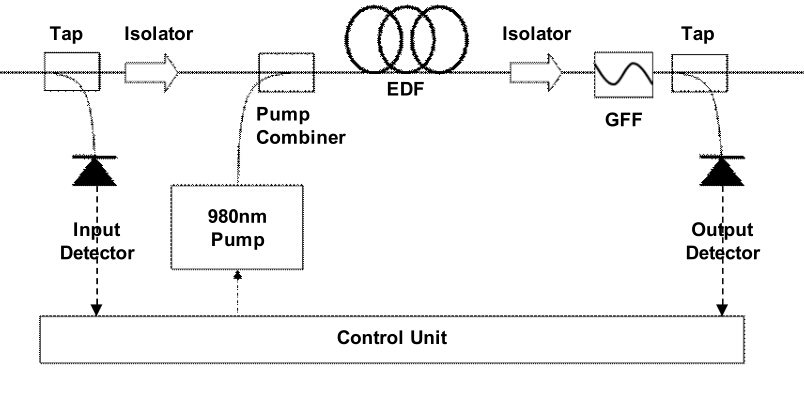

EDFA技术的关键特性是掺铒光纤(EDF),这是一个传统的铒掺杂石英光纤。基本上,EDFA由法国电力公司(EDF)的长度,泵激光器和WDM合路器。WDM组合器是结合信号波长泵通过EDF,这样他们可以同时传播。摘要可以设计泵能量传播方向相同的信号(向前泵),方向相反的信号(向后抽),或两个方向一起。泵的能量可以通过980纳米泵能量或1480海里泵能量,或两者的结合。最常见的配置是向前泵配置使用980纳米泵能量。因为这个配置利用980纳米半导体激光二极管泵特性有效成本,可靠性和低功耗。提供最好的总体设计方面的性能和成本的权衡。
为什么EDFA对WDM系统至关重要?
我们知道,在长距离传输时,信号的衰减。因此有必要实现光信号放大恢复光功率预算。EDFA常用的:它的目的是直接放大输入光信号,因此消除了需要首先改变它的电子信号。它只是可以放大一起WDM信道。如今,EDFA上升作为信号放大方法更可取的选择对于WDM系统,由于其低噪声和信号极化不敏感。此外,EDFA部署相对容易实现与其他信号放大方法。
4-Channel WDM系统有或没有EDFA:有什么区别吗?

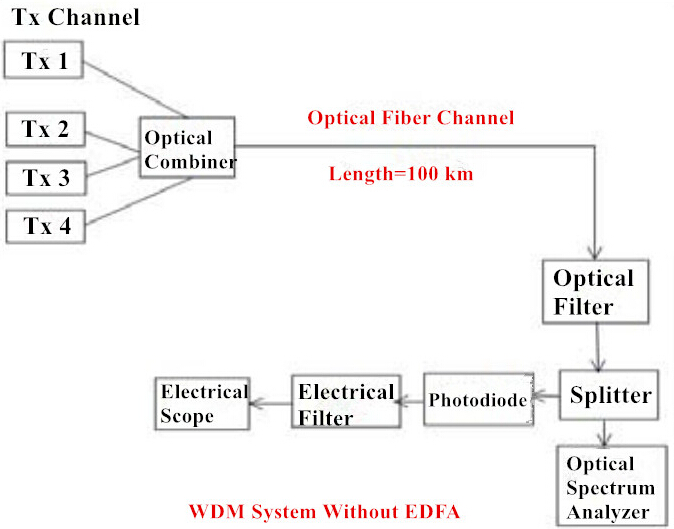

两种基本配置的WDM系统有两种形式:有或没有EDFA WDM系统。让我们先看一个WDM系统的配置没有使用它。发射机一端,渠道结合在一个光学组合器。这些组合多个通道上传输单一纤维。然后劈裂机是用来把信号分成两部分,通过一个光学频谱分析仪信号的分析。和其他通过光电探测器将光信号转换成电。然后过滤和电范围用于观察信号的特征。在这个配置中信号在很长一段距离衰减。虽然这个问题可以通过使用掺铒光纤放大器被克服。

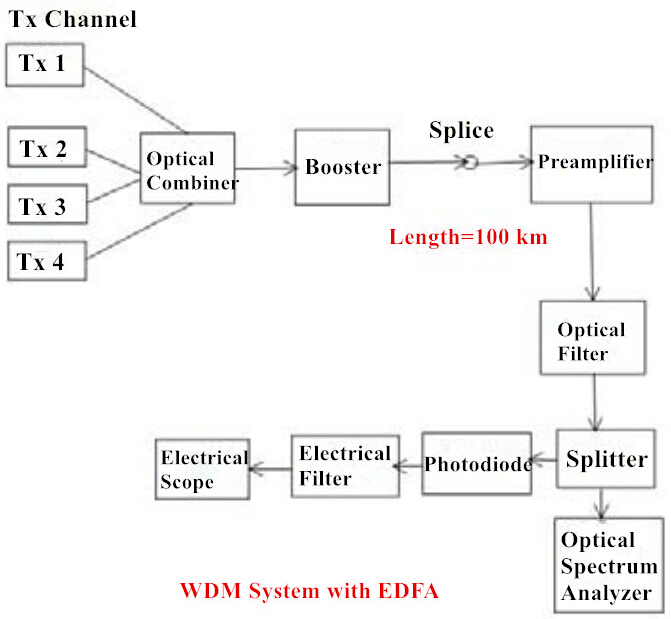

至于WDM系统。该系统利用EDFA,事情有点不同。虽然配置几乎等同于一个WDM系统没有它,使用一些额外的组件。这些组件是edfa用作升压和前置放大器,和另一个额外的组件是一个滤光器。采用一个光放大器,这个系统不遭受损失和衰减。因此,可以构建宽带WDM edfa提供在大动态增益平坦增益范围,低噪音,高饱和输出功率瞬变抑制的稳定运行。组合提供了可靠的性能和相对较低的成本,使edfa比在现代光纤网络的大多数应用程序。
结论
中可用的各种技术光学放大器,EDFA的技术是最先进的,拥有市场的主导地位。在未来,波分复用系统结合高性能EDFA,以及更多的带宽需求降低成本使光学网络先进网络的一个有吸引力的解决方案。
