光纤跳线,通常被称为纤维斑块电缆终止或光纤跳线,光纤电缆和光纤连接器(LC、vwin真人娱乐SC、MTRJ,圣等等)的两端。光纤跳线可以根据不同的标准分为不同类型,如光纤电缆模式、传播模式、夹克类型,连接器类型和抛光类型。和光纤跳线中扮演一个重要的角色在服务器机房和数据中心。好了,我们不是不寻常的混淆,所以许多类型的光纤电缆。幸运的是,光纤跳线颜色代码可以帮助我们识别一块光纤电缆的夹克,缓冲区,管、连接器等。

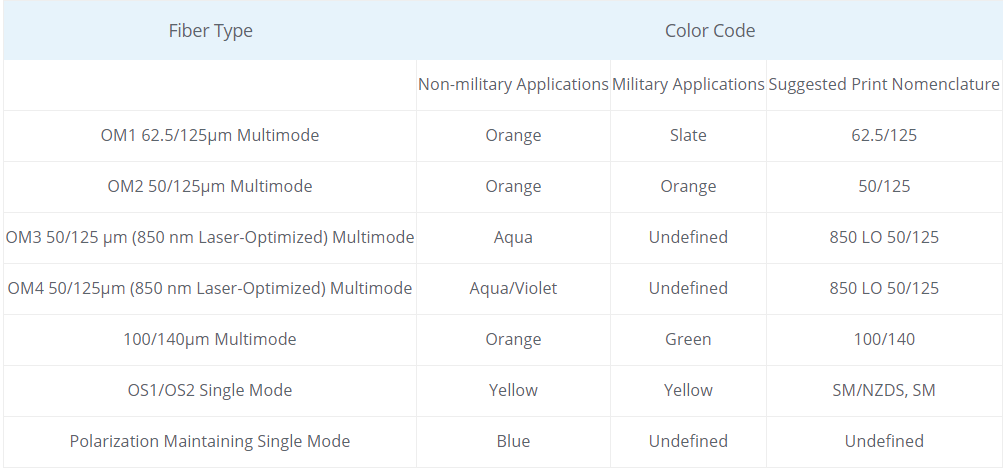

光纤跳线外夹克的颜色代码
可能使用彩色外夹克或印刷等前提光缆光纤跳线。有一个颜色代码标准:EIA / tia - 598,它定义了不同纤维类型的夹克颜色代码。颜色不只有申请应用程序,他们也应该确定电缆的使用属性。颜色的差异是基于不同级别的OM和OS纤维(光学多模和单模光)。此外,对于光纤电缆只包含一种类型的纤维,我们可以很容易地识别它的夹克颜色。除非另有规定,外夹克前提包含多个光纤电缆类型应当使用一个印刷的传说来确定电缆的数量和类型的纤维。例如,“12纤维8 x 50/125, 4 x 62.5/125。“这是不同纤维类型的夹克颜色代码:

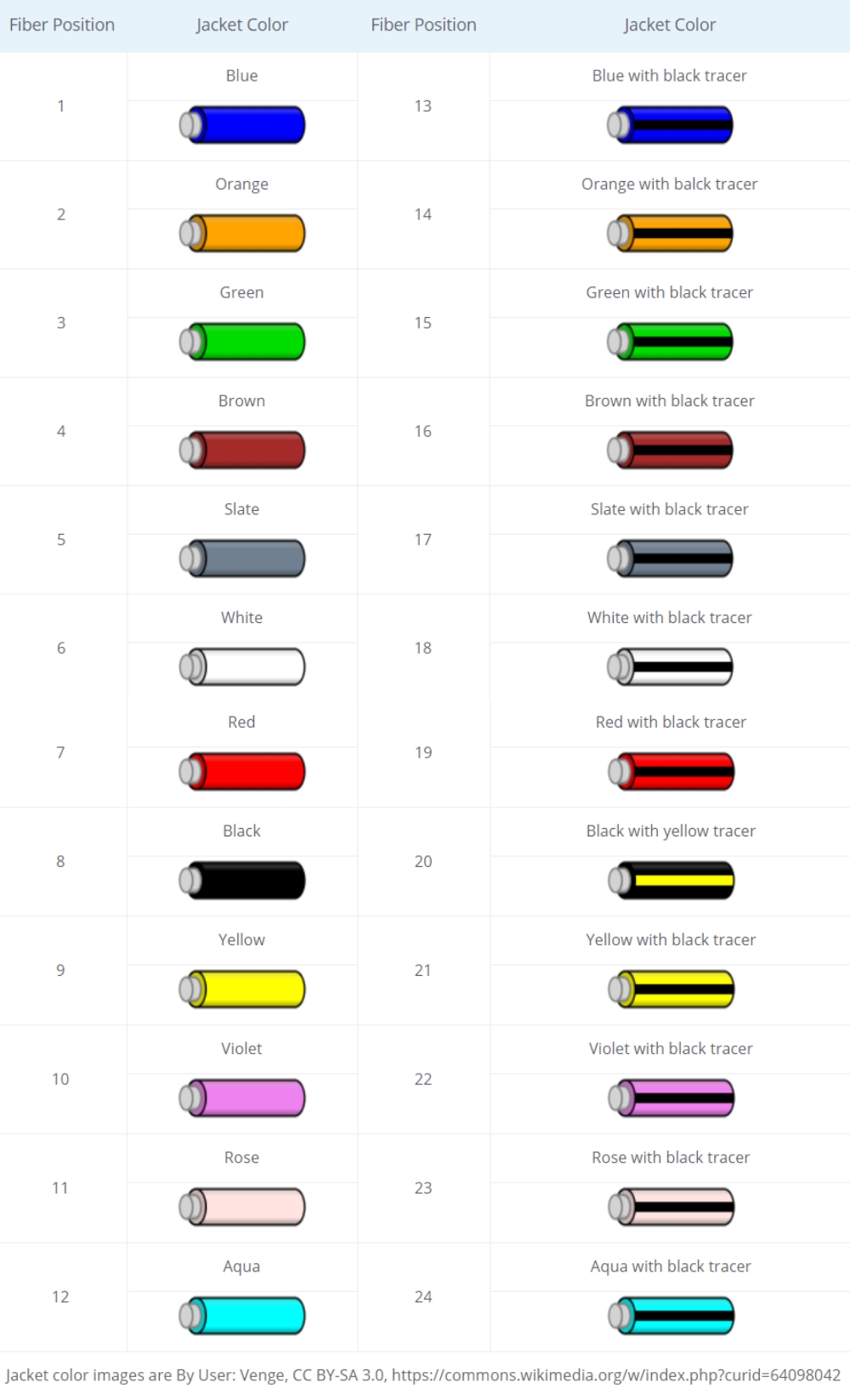

组织内部电缆光纤跳线颜色代码
光纤跳线分为链,个别纤维内部的夹克。根据EIA / tia - 598,内部纤维颜色编码在一群12纤维和以顺时针方向计算。24个人链可以制造松散,这一点之后,他们通常分为管包含12。所以多芯接线有两种情况:
- 电缆由多个缓冲管每12条或更少。每个管编号或者颜色相同的纤维颜色代码。
- 电缆有超过12股,颜色代码重复。每组12条标识等其他一些独特的方式添加一个条纹或其他特定标志着新组。

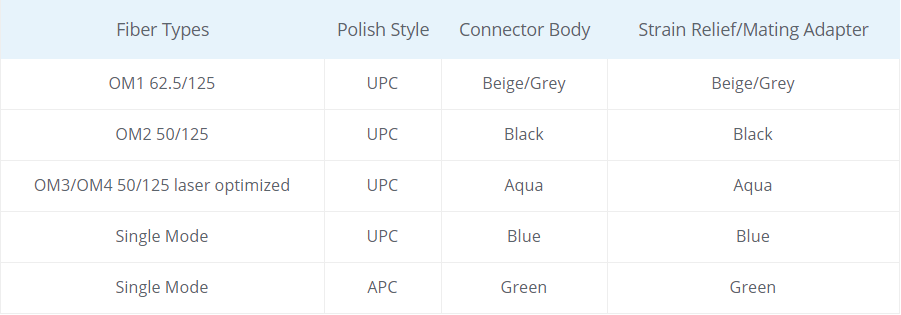

连接器的光纤跳线颜色代码
连接器颜色代码也是一个光纤跳线颜色代码的一部分。因为有不同的光纤端面波兰风格,连接器的光纤跳线颜色编码识别。LC纤维是一种最常用的光纤跳接线和LC光纤连接器不难是幸运的是线的颜色。vwin真人娱乐然而,随着金属连接器FC和圣,连接器颜色编码变得困难。因此,彩色应变消除靴子或贝壳也使用。引导制造商之间的颜色可能会有所不同。
结论
光纤跳线颜色代码帮助我们区分纤维补丁的电缆类型明显彩色纤维夹克,光纤连接器、光纤引导,等。更重要的是,可以广泛应用于纤维颜色编码识别光纤类型,也是实用的光纤工程。vwin真人娱乐FS。COM提供了一个广泛的标准光纤跳线类型。如果你想知道更多关于光纤跳线,请联系sales@fs.com获取更多细节。
