WDM技术是常用的在今天的光纤网络。它基本上分配每个服务(10 g局域网,SONET / SDH光纤通道,等等)一个独立专用wavelength-which是多路复用到一个单一的纤维。消除多个纤维,同时增加纤维的使用能力,WDM系统有利于服务提供商和终端用户。光学异频雷达收发机,也称为O-E-O (optical-electrical-optical),作为一个集成的WDM系统的一部分,它在整个系统信号传输是至关重要的。本文将指导您通过光学应答器如何运作WDM网络。

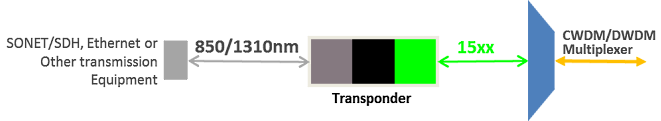

光学WDM应答器(O-E-O)作为re-generator光学输入信号转换成电子表格,然后生成的逻辑复制一个输入信号,并使用这个信号驱动发射机产生光信号在新波长(optical-electrical-optical)。其最突出的特性是它自动接收,放大,然后重新发送一个信号在不同波长不改变数据/信号内容。客户可以电子或光学(1310或1550海里),位置或距离。线路侧接口可以纤维,粗波分复用或密集波分复用与各种支持。
光学应答器被广泛接受在WDM网络和许多其他应用程序。让我们通过一些常用的。

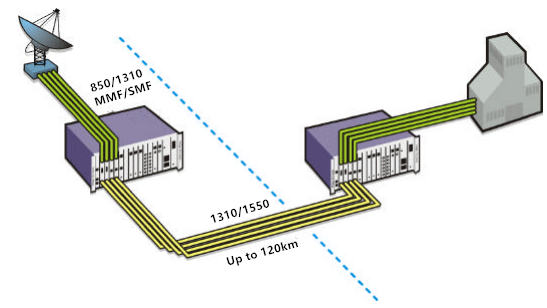

一些从多模光转发器可以转换到单模光纤,短到长达到激光,和/或纳米到1550纳米波长的850/1310。每个光应答器模块协议透明、完全独立运作的相邻通道。

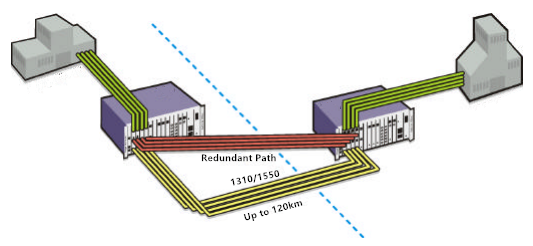

每个光应答器模块还可以包括一个冗余光纤路径选择额外的保护。冗余光纤选择传输源信号在两个不同的光学路径的两个冗余的接收器在另一端。如果主路径丢失,备份接收器是开启。因为这是电子化,更迅速、更可靠。

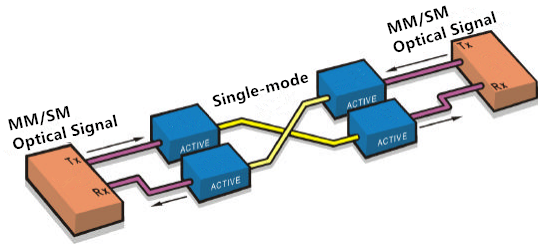

作为光中继器,一些光转发器有效延长光学信号所需的距离。时钟恢复选项,可以debittered退化信号和转播的优化信号质量。

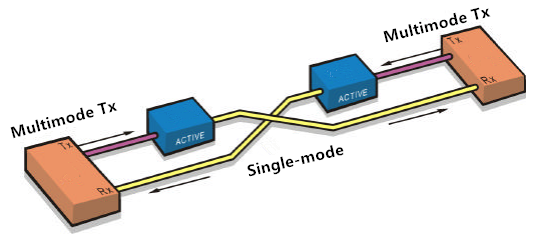

模式转换是最快和最简单的方法之一signal-mode扩展多模光信号在长距离的光纤。vwin真人娱乐和大多数接收器能够接受多模和单模光信号。

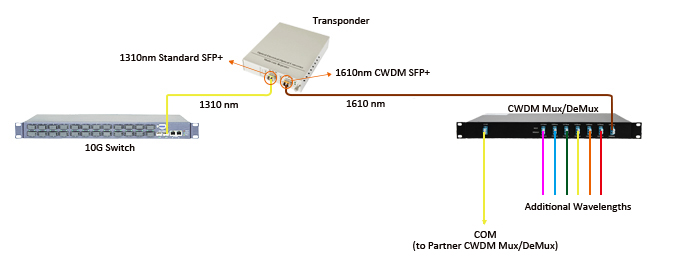

今天在商业网络波长转换只是由光学转发器。我们知道光网络设备与常规光纤接口和信用证一样,SC, ST,等运作在遗留的波长850 nm、1310 nm和1550 nm。这意味着他们必须转换为粗波分复用或密集波分复用系统中波长适合,这就是WDM转发器波长交换使用自动接收、放大和重新传输一个信号在不同波长不改变数据/信号内容。下图描绘了转换过程:10 g开关(信号输出为1310海里)是与粗波分复用Mux /多路分配器通道端口(1610海里)。光学应答器标准SMF SFP +和1610 nm之间采用粗波分复用SFP +开关粗波分复用Mux /多路分配器,从而实现波长转换光转发器。
然后光转发器的好处你的网络系统如何?在这里,我们提供了两种可能的配置在WDM环网的部署光转发器。

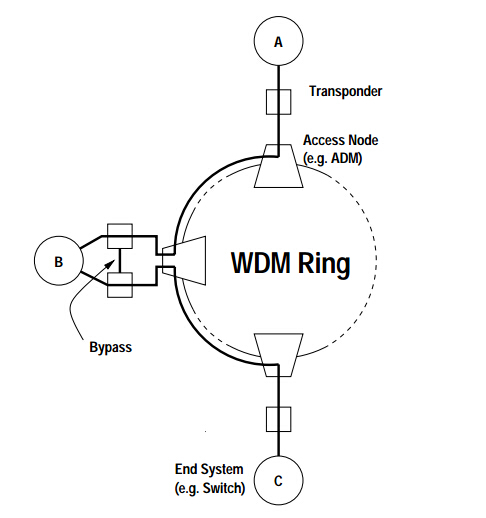

线网络基本上由两个点对点的a - b和c之间的联系,每一个要求转发器的端点。如果B节点失败,A和C之间的通信仍是有可能的,因为B可以绕过两个相邻光转发器。对于这个的保护/输出转发器连接由一个旁路链接。如果B节点失败,S1两转发器连接切换到保护。

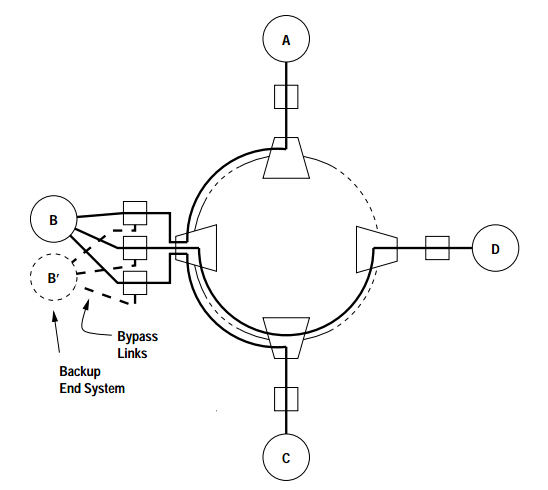

至于WDM星形网络上环,一个节点,C和D都连接到明星节点B节点B为冗余备份节点B”。这里的保护/输出转发器用于连接节点,C和D节点B如果节点B失败了。
光转发器WDM网络系统中的一个关键位置,不能被低估。我们已经说明了光学应答器的功能和应用,以及网络的提出可能的配置/ WDM环。希望可以帮助你更好的理解光转发器。
