接线板是不可或缺的组成部分的网络系统。它是一个静态的交换机连接很多中央或关键硬件设备。根据不同的应用环境,接线板可以分为机架式接线板和墙上挂载接线板。本文将重点探讨前:机架式接线板。
什么是机架式接线板吗?
接线板的一个分支,机架式补丁面板安装硬件组装。通常由钢铁、精神或塑料用于家庭、企业网络和数据中心。更重要的是,机架式接线板由多个端口连接和管理输入和输出光纤或铜线电缆。所以它可以为用户提供一个集中的位置来管理连接。

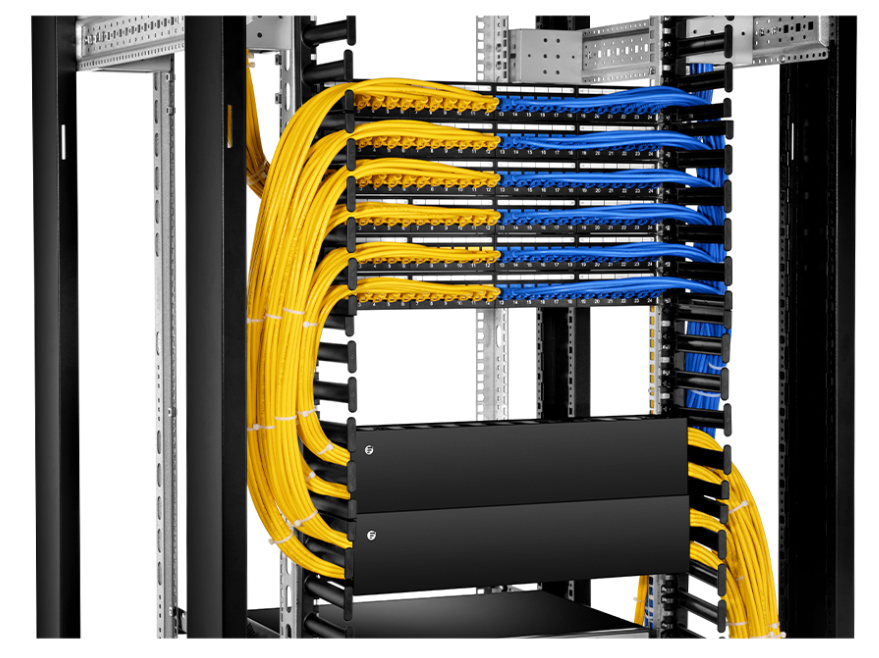

图1:机架式补丁面板布线
通常,机架式接线板有两个版本:机架式光纤接线板和机架式以太网接线板。vwin真人娱乐
机架式vwin真人娱乐光纤面板通常被设计为标准19英寸机架装配。根据所需的连接数,它通常是在1 u 2 u、4 u配置持平或成角的设计。机架式光纤面板卸载,LC或SC光纤适配器板或磁带vwin真人娱乐可以安装优先或在部署期间。而加载,机架式光纤面板中,可以直接安装光纤电缆。vwin真人娱乐根据项目的需求,你可以选择一个适当的灵活。
另一种类型是以太网接线板,这也被称为RJ45机架式接线板或机架式铜接线板。它可以与铜屏蔽和非屏蔽电缆插入Cat5e等六类,Cat6a, Cat7。此外,RJ45机架式补丁面板通常在24端口和48端口可用。

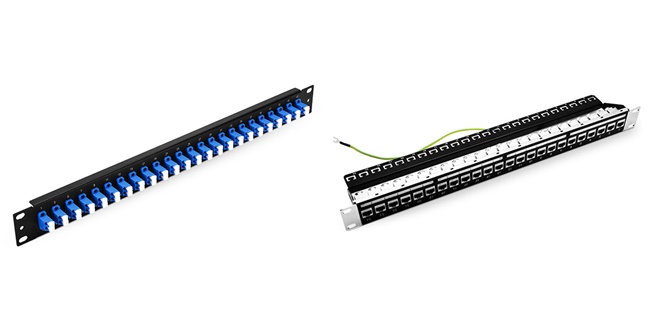

图2:24端口1 u机架式纤维接线板(左)
和24端口1 u屏蔽六类机架式接线板(右)
为什么要使用机架式接线板吗?
如前所述,机架式补丁面板在网络设置中扮演一个重要的角色。以下突出的一些优势。
- 简单的电缆管理——与机架式贴片板,所有的电缆都可以收集在一个地方。它提供了方便和组织管理的网络布线。
- 方便重新配置——因为电缆终止接线板,网络硬件像开关不会被打扰当添加或删除一些电缆。和接线板的端口通常标记,这是容易找到合适的插槽。因此,方便布线的一些变化。
- 拯救磨损——因为所有的连接都是没有必要的接线板插头或拔掉电缆直接从设备。因此,使用一个机架式接线板上也节省了磨损的输入端口昂贵的网络设备。
如何使用机架式接线板吗?
一般来说,有三个主要步骤来安装一块机架式面板。
安装前,用户应该做一些准备:
- 评估架单元的数量将被使用。
- 确定的数量和大小的接线板。
- 选择你要使用的千斤顶。
- 确保胶布匹配安装电缆。
当一个预装机架式,你可以安装一个接线板。
图3:安装机架式接线板
- 把抽屉里的接线板向上位置和把它在前方。
- 把补丁面板装配架与适当的机器螺丝。
- 每条线缆插入匹配端口,然后使用一个带电缆。(注意:纤维光缆,建议带一vwin真人娱乐个维可牢尼龙扎带。而对于铜电缆,建议使用尼龙束线带)。
- 具体信息写在标签识别如果你需要。
完成第二步后,你仍然需要进行目视检查,以确保所有设备在一个安全的环境。然后,安装完成。
结论
机架式补丁面板提供了一个理想的解决方案来优化网络设置。在选择机架式补丁面板时,端口密度,架尺寸和空间应该考虑。FS提供机架式等各种类型的补丁面板哄接线板,RJ45机架式接线板,等等。如果你有任何需要,欢迎访问FS.COM。
