共存(光学Add-Drop多路复用器)是一种智能通信信号的处理技术。根据一项新的研究从ElectroniCast共存及其组件市场继续繁荣。事实上,共存的全球消费从1998年直到现在一直在迅速增长。那么什么使共存的如此受欢迎?本文将回顾共存,以帮助您更好地理解它。
共存的是什么?
共存是一个关键设备在波分复用系统中使用多路复用和路由不同通道的光进入或退出一个单模光纤。它是光纤通信网络的基本构造块。共存的被动和主动模式取决于波长。在被动的共存,添加和删除事先波长是固定的。但在动态模式下,可以安装后可设置的任何波长共存。共存的可以为昂贵的远程部署核心网络和网络短的距离,这也被称为地铁网络。
共存的结构

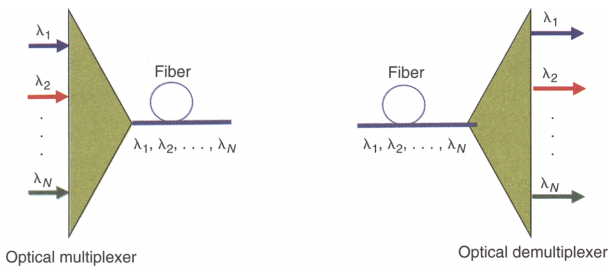

传统共存的有三个阶段:一个光学信号分离器,一个光多路复用器,它们之间的方法重新配置之间的路径光多路复用器和一组端口添加和删除信号。使用多路复用器夫妇两个或两个以上的波长相同的纤维。然后重新配置可以通过纤维接线板或光学开关直接光多路复用器的波长或港口。取消的多路复用器的信号分离器。分开一个多波长的许多纤维纤维和指导他们。下面的图显示了共存的工作原理。
FOADM VS ROADM
一般来说,共存的可分为两种类型:FOADM(固定光学Add-Drop多路复用器)和ROADM(可重构光学Add-Drop多路复用器)。
的FOADM是一种传统的波长安排计划,只能输入或输出单个波长通过固定端口。FOADM用于添加或删除一个特定的波长致力于特定的DWDM渠道。它允许制造商定制通道的数量,过滤器规格,和权力均衡,但需要在每个节点过度的转运蛋白。此外,在FOADM系统中,需要手动调整,因为渠道被添加或删除。光电和光电的改变也是必要的。通常与薄膜过滤器(tff) FOADM建立光纤布喇格光栅(FBG)和综合平面列阵波导光栅(AWG)。FOADM运营成本高,因为固定性质的安排和手动更改的要求。
的ROADM是一个动态波长安排计划,允许动态波长安排计划。它使用一个波长选择开关(WSS)。WSS的八维交叉连接,并提供快速服务启动,远程交叉连接和WDM网状网络。ROADM方案还允许输入或输出单个波长或波长组通过固定端口。在ROADM系统中,我们不需要将光信号转换为电信号和路线这些信号通过使用传统的电子开关然后再转换为光信号就像FOADM。ROADM可以根据需要配置在不影响交通。也用于远程配置或重新配置通过NMS(网络管理系统)。这种类型的重路由光学流共存的非常灵活,绕过错误的连接,允许最小服务中断和适应能力或升级不同的WDM光网络技术。
结论
共存是必不可少的元素兼容LAN(局域网)和长途网络。它使运营商利用光纤带宽,提高网络的可靠性和降低成本提供宽带服务。随着都市的发展网络,对廉价的设备的需求是主要的动机。共存是一个潜在的候选人提供廉价的设备。共存的市场将稳步增长,推动大量共存的WDM系统中部署。
