波分复用(WDM)系统使用多路复用器(MUX)发射机将纤维上的多个光信号和信号分离器(多路分配器)接收机将他们从纤维。使用不同波长的信号。被多路复用之前,源信号可能从电到光转换格式,或从光学格式电子格式和光学格式。有两种类型的WDM技术:粗波分复用(粗波分复用)和DWDM(密集波分复用)。
粗波分复用技术概述
粗波分复用是一种光学技术传输多达16个通道,每一个在一个单独的波长或颜色,在相同的纤维链。粗波分复用的解决方案帮助使企业和维修供应商增加现有的千兆以太网的带宽光学基础设施没有添加新的纤维链。

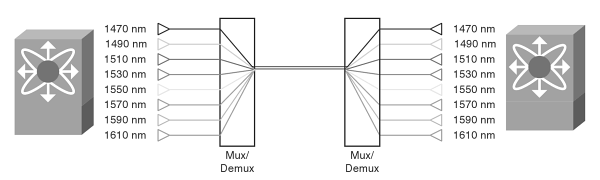

与DWDM可以传输160个频道在单一纤维通过严格包装,粗波分复用技术依赖于更广泛的渠道之间的间距。这种设计使得粗波分复用传输多个Gbps的相对廉价的技术信号在单一纤维链相比,密集波分复用,因为它支持不那么复杂的,所以便宜,收发器的设计。在下图中所示的点对点配置,通过光纤直接连接两个端点链接。国际电联标准化一个20海里网格使用粗波分复用的信道间隔,在使用波长1310 nm和1610 nm之间。最粗波分复用系统支持八频道在1470 - 1610 nm范围内。粗波分复用GBIC和粗波分复用SFP解决方案允许组织包括或下降多达8通道(千兆以太网或光纤通道)进入一条单模光纤(SMF)链。因此,需要额外的纤维最小化。你可以创建冗余点对点联系添加或删除冗余通道进入第二组SMF链。
粗波分复用多路复用是通过特殊的被动玻璃设备称为过滤器。过滤器作为棱镜,指挥灯从许多传入和传出纤维(客户端端口)一些常见的传输和接收干线港。光学多路复用在环与粗波分复用网络支持共存(光学添加/删除多路复用器)。共存的可以减少一个或多个粗波分复用波长在一个特定的位置和替换信号与一个或多个不同出站信号。
粗波分复用的解决方案有两个主要元素的一组八个不同的可插拔粗波分复用收发器模块,以及一组不同的被动CWDM MUX /多路分配器或粗波分复用共存的模块。收发器和被动mux符合粗波分复用中定义网格ITU-T G.694.2标准。
粗波分复用可以使用企业租赁深色纤维改善能力(例如,从1 Gbps Gbps 8或16 Gbps Fibre Channel)在地铁区域距离。粗波分复用的一个问题是,波长不兼容EDFA(掺铒光纤放大器)技术,这放大光信号在频率范围。
请注意:EDFA技术正在使中继器过时。EDFA是一种纤维光学放大传输光信号vwin真人娱乐通过一段erbium-droped纤维和放大信号与激光二极管泵。EDFA可用于发射机助推器放大器、内联重复放大器和接收器前置放大器。
在一些地区,供应商使用粗波分复用波长λ供应或服务。λ服务就是一个提供者管理设备和多放映场影剧院客流量到一个或多个波长的高速连接,通常在两个或两个以上的点。
DWDM技术概述
DWDM核心技术在光学传输网络。密集波分复用的概念是粗波分复用的类似。然而,密集波分复用空间波长更紧密,产生160个频道。

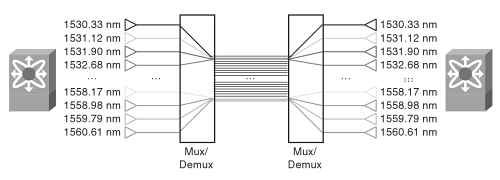

更严格的信道间隔的密集波分复用需要现代,精确,因此更昂贵的收发器的设计。在一个服务提供者的骨干网,几乎所有嵌入式光纤标准SMF (G.652)与高分散在1550 nm窗口。DWDM支持32个或更多通道窄频带内大约1550 nm 100 - ghz间距,或约0.8海里,如下图所示。
请注意:当前DWDM卡支持32个波长。
因为EDFA使用的波长的兼容性,DWDM也可以比粗波分复用距离更长,支持男人城域网和广域网(广域网)应用程序。在练习中,信号可以旅行大约120公里(75英里)放大器之间可以使用如果纤维与EDFA。在距离600公里(375英里)至1000公里(600英里),信号应该再生。
DWDM可以用作高速企业广域网连接服务。典型的密集波分复用使用包括站点之间的连接和知识中心例二,2 -,或4-Gbps光纤通道;IBM纤维连接(FICON)和企业系统连接(ESCON);和千兆和10个千兆以太网。
DWDM的解决方案也有两个主要组件是DWDM收发器模块(例如,密集波分复用GBIC,密集波分复用SFP,等等)和DWDM MUX /多路分配器或DWDM共存的模块。此外,密集波分复用可用于放大以及应答器和MUX /多路分配器的应用程序。
- 应答器:接收输入光信号(从客户机层SONET / SDH或其他信号),在电域信号转换,重新传输信号利用1550 nm激光。
- 多路复用器:将不同的1550 nm频带信号,他们到SMF的地方。终端MUX也可能会或可能不会支持当地的EDFA。一个共存的一个通道的信号提取和插入(取代)传出的信号从一个网站。
- 放大器:提供从多波长光信号功率放大(例如,DWDM EDFA)。
