随着带宽密集型应用程序的日益流行,对光纤设施和基础设施的需求加速了平行。vwin真人娱乐光缆因此已经在电信行业占有相当重要的地位。因此,光缆测试也很重要就像最后的光网络布线的过程。但如何提供有效的光缆测试吗?在这里,我们介绍三种最常见的方法。
光缆测试为何重要
适当的测试光缆增加系统的寿命,减少系统停机时间,减少维护需求,支持系统升级和重新配置需要。从长远来看,所有这些特性显著影响网络性能,可靠性和可管理性。
vwin真人娱乐光纤电缆测试以确保连续性和衰减。基本上,一般有三种方法进行光纤测试:可见光源,功率计和光源(一个跨接法),以及光时域反射计(OTDR))。
可见光源测试

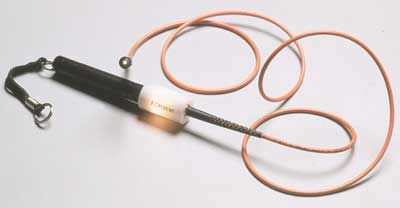

可见光源测试光纤的连续性。光纤通信系统在电磁波谱的红外区肉眼是看不见的。然而,(红色)可见光源光纤可用于测试和故障诊断系统。他们也被称为视觉故障定位器和视觉消极者。
当执行与可见光源光纤电缆测试,你可以遵循建议的程序:
步骤1。连接光纤手电筒纤维链的一端(与大多数单位,纤维必须终止)。
步骤2。看另一端。(请注意:小心不要直视有源光纤链。激光光源可以造成严重眼损伤)。
步骤3。如果光不可见的另一端,休息或其他问题可能出现在纤维的长度。在许多情况下,故障定位会发出红色的光可见光源。
步骤4。对测试结果文档的信息。
功率计和光源测试

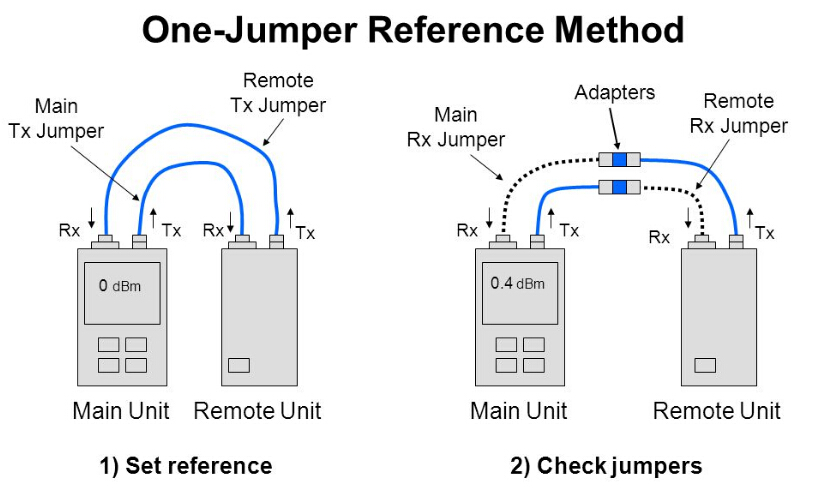

功率计和光源测试也称为一个跳线方法。这是最准确的方法来测量端到端信号丢失的纤维,即衰减。下面列出的是TIA / EIA - 568插入损耗限制的各种组件。具体的安装或协议呼吁更严格的限制。
损失预算(TIA / EIA规范限制)
| 元素 | 插入损耗 |
| 拼接 | < 0.3 dB的波长 |
| 连接器对 | < 0.75 dB的波长 |
测试结果应该与链路衰减津贴计算如下:
链路衰减津贴(dB) =电缆衰减津贴(dB) +连接器插入损耗余量(dB) +接头插入损耗余量(dB)
当测试光缆用功率计和光源,需要完成以下步骤。
步骤1。设备断开活跃。
步骤2。获得合适的光源为单模(通常1310 nm和1550 nm),多模(850 nm和1300 nm),和功率计。
步骤3。验证适当的波长设置源和米。(请注意:每个测试之前需要校准的设备。按照设备制造商的程序。)
步骤4。获得准确的测试跳投和耦合器,光源和功率计工具包的一部分。
第5步。连接跳线(包含相同的纤维尺寸系统纤维)光源和光学功率计。打开单元。记录参考功率阅读(参照),显示在dBm。
步骤6。通过应用一个适配器,插入第二个跳投(测试跳线2)步骤5中使用的跳投和光学功率计。验证衰减增加第二个跳投不大于0.75 dB: Pref-Pcheck≤0.75 dB。
步骤7。把光源和跳投光功率计。首先,在适配器断开两个跳投。然后,把光学来源/测试跳线1的一端光纤测试系统。接下来,连接的光功率计/测试跳线2的另一端系统纤维。之后,文档测试电源(pt)和减去测试电源(pt)参考功率(参照)记录在步骤5。最后,端到端衰减的结论:衰减(dB) = Pref-Ptest。
步骤8。记录测试结果。
光时域反射计(OTDR))测试

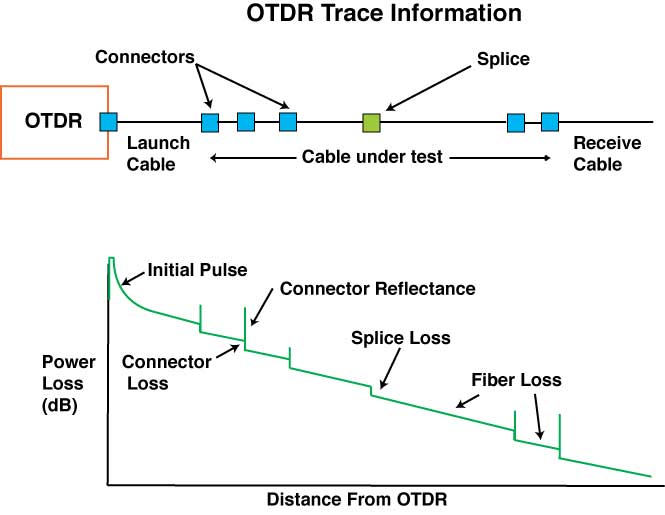

光时域反射计(OTDR))测量光纤电缆长度、衰减和沿纤维长度的“事件”。这里,事件可以拼接,休息,或压力点,导致过度的衰减。OTDR)通过发送光脉冲沿着电缆和测量光反射回的时间和力量的OTDR)事件和纤维本身。它使用这些信息来显示一个“跟踪”,这是一个图形的权力和距离。
OTDR)只需要访问一个结束常规的光纤光缆测试。因为一个OTDR)是一种间接测量方法,它是不准确的一个光源,功率计测量衰减。然而,由于它能够显示一个图表的纤维,它在故障诊断尤其有用。像一个功率计和光源,OTDR)测试不同波长(通常1310 nm和/或1550海里单模和多模850或1300 nm)。
结论
抓住一个适当的测试方法中起关键作用遗留和未来系统的测试精度。其中三个光缆测试方法在文章中提到的,选择哪一种方法取决于您的特定需求和实际情况。希望我们以上讨论可以帮助您交付更好的光缆测试。
