vwin真人娱乐光纤电缆可分为几种类型。通常,我们看到单模和多模光纤市场上可用的类型。多模光纤被芯和包层直径。多模光纤的直径µmµm 50/125或62.5/125。目前,有四种常用的OM(多模)纤维:OM1, OM2, OM3, OM4。每种类型都有不同的特征。

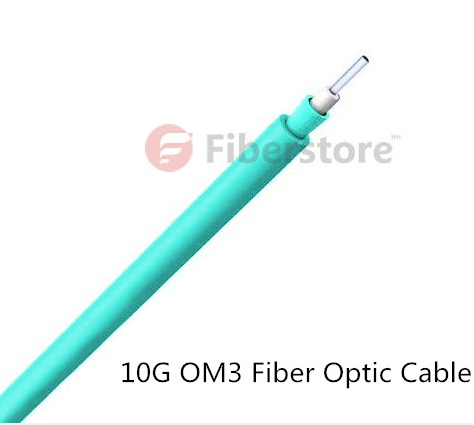

上面的照片显示了OM多模光纤的发展。石灰绿OM5纤维最新发布的,但肯定是主流传播媒体在不久的将来。关于OM5纤维的更多信息,请翻到OM5光缆——是值得40 g / 100 g SWDM4布线解决方案
OM多模光纤标准
每个“OM”都有一个最小模态带宽(MBW)要求。OM1 OM2, OM3是由ISO 11801标准,基于模态的多模光纤的带宽。2009年8月,TIA /环评批准和发布492 aaad OM4定义性能标准。当他们最初开发的“OM”名称,IEC尚未公布一个批准的等效标准,最终将被记录为纤维A1a类型。3在IEC 60793-2-10。

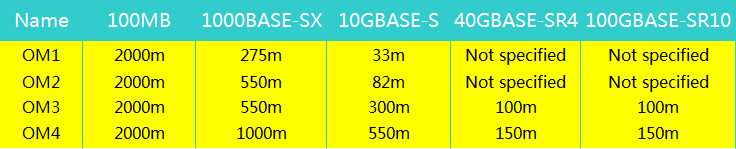

根据上面的表格,
- OM1电缆通常带有一个橙色夹克和一个核心的大小62.5微米(µm)。它可以支持10千兆以太网在长度33米。这是最常用的100位以太网的应用程序
- OM2也建议夹克的颜色橙色。其核心尺寸是50µmµm而不是62.5。它支持10个千兆以太网在长度为1 82米,但更常用的千兆以太网的应用程序。
- OM3建议夹克颜色的水。像OM2,其核心是50µm大小。它支持10千兆以太网长度300米。除了OM3能够支持40千兆和100千兆以太网100米。10千兆以太网是最常用的。
- OM4也有一个建议的夹克颜色的水。这是一个OM3进一步改善。它还使用了一个50µm核心但它支持千兆以太网在长度550米,它支持100个千兆以太网长度150米。
OM1对比OM2对比OM3对比OM4纤维

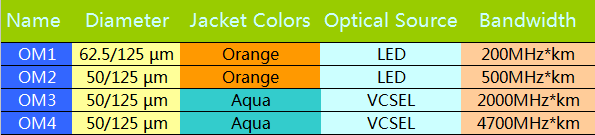

有几个四种多模光纤之间的差异,我们可以清楚地看到他们从下表:
- 直径:µm OM1的内径是62.5,但是,核心直径OM2, OM3 OM4是50µm。
- 夹克的颜色:OM1和OM2 MMF通常定义为一个橙色的夹克。OM3和OM4通常定义为一个aqua夹克。
- 光学来源:OM1和OM2通常使用LED光源。然而,OM3 OM4通常用850海里VCSELs。
- 带宽:在850 nm OM1的最小模态带宽是200 mhz *公里,OM2 500 mhz *公里,OM3 2000 mhz *公里,OM4是4700 mhz *公里。
为什么OM3 & OM4纤维优于OM1 & OM2吗?
OM1和OM2使用led设备可以发送成百上千的模式的光电缆,而OM3和OM4纤维是激光(如优化。基于VCSEL)的设备,使用更少的光的模式。led不能开启/关闭快到足以支持高带宽应用,而VCSELs能够调制在10 Gbit / s,被用在许多高速网络。出于这个原因,OM3和OM4多模纤维中包含40 g和100 g以太网标准。现在OM1 OM2通常用于1 g也不适合今天的高速网络。OM3和OM4目前主要用于10 g。但是在未来,因为OM3 OM4可以支持40 g和100 g,这可能使他们的倾向。
