网络扩张热刺的需求通过网络更快的数据传输和更高的容量。在这种情况下,密集波分复用成为一个具有成本效益的解决方案来处理这些问题,多个波长工作有效地结合在一起,在一个单一的纤维。能够携带多达140个频道理论上,更高的能力可以通过密集波分复用技术。本文将指导您完成一些基本的DWDM拓扑。
DWDM网络分为四个主要的拓扑配置:密集波分复用点对点有或没有add-drop复用网络,完全连接的网状网络,星形网络,密集波分复用环网络共存的节点和枢纽。每个DWDM拓扑不同的需求,根据不同的应用程序,它可能涉及不同的光学组件。除了这四个常见的密集波分复用拓扑,也存在混合网络拓扑结构,组成的恒星和/或环与点对点互连的链接。
本节说明了四种基本的密集波分复用拓扑配置,有助于理解的主要区别,以及它们的应用。

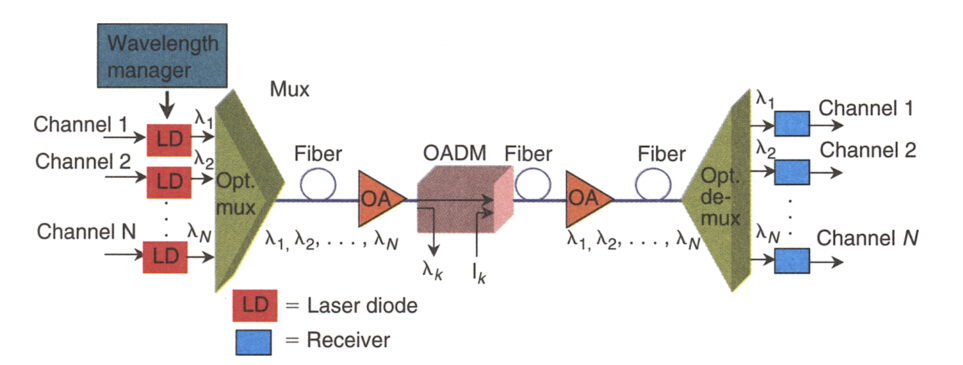

点对点拓扑结构通常是发现在长途运输,要求超高速度(10-40Gb / s)、超高聚合带宽、高信号完整性,伟大的可靠性和快速路径恢复能力。发射机和接收机在DWDM拓扑可以几百公里之外,两个端点之间和放大器的数量通常是不到10。一起add-drop多路复用,点对点的密集波分复用拓扑使系统删除和添加频道。DWDM的点对点系统包括激光器、光学多路复用器、解复用器,纤维、光放大器、光add-drop多路复用器。

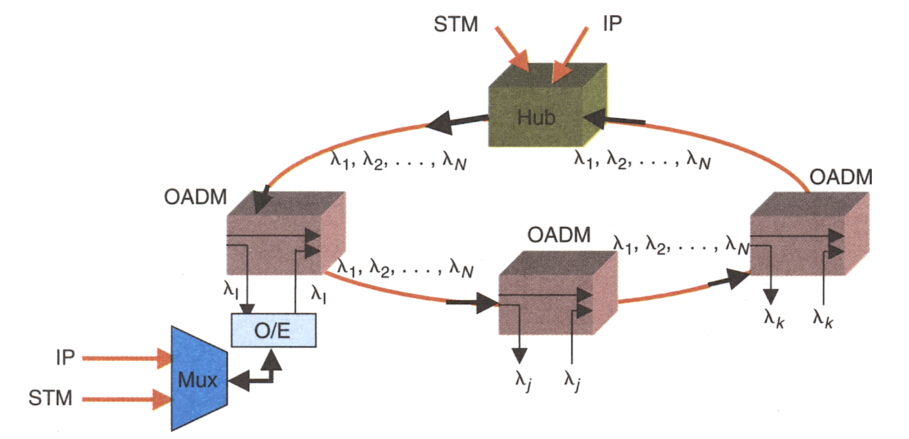

基本上,DWDM环网包括纤维环完全连接节点的配置。两个光纤环甚至提出了一些网络保护系统。这枚戒指DWDM拓扑通常采用一个本地或市区,可以跨越几十公里。许多可能参与DWDM波长通道和节点环系统。环中的节点之一是一个枢纽站,所有波长的出处,终止,和管理,与其他网络连接发生在这个枢纽站。每个节点和枢纽光学add-drop多路复用器(共存的)下降,并添加一个或多个指定波长通道。随着共存的数量的增加,信号发生和损失光放大器这里是必要的。

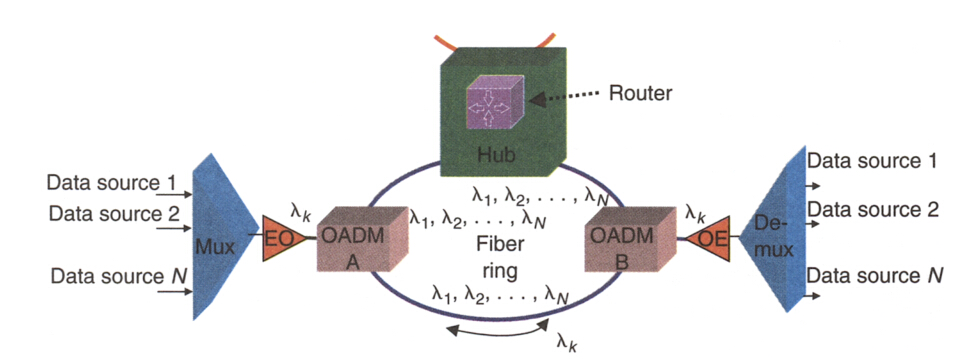

在环密集波分复用拓扑,枢纽站管理工作信道分配,这样一个完全连接的网络节点与共存的完成。中心也可以连接其他网络。一个DWDM mux /多路分配器可以连接到一个共存的节点多路几个数据源。下图演示了一个简单的密集波分复用环拓扑与一个中心和两个节点(a和B)。
在前面的部分中,我们提到过密集波分复用中心,这是非常密集波分复用系统中必不可少的部分。这里我们进一步解释DWDM传输和接收方向的中心,证明系统解决方案,供您参考。

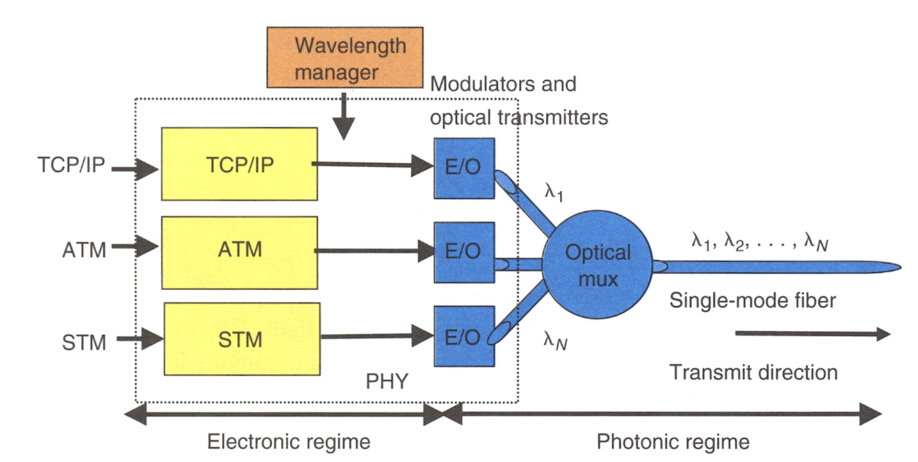

DWDM中心接受各种电气负载,如通信传输protoco /互联网协议(TCP / IP)、异步传输模式(ATM), STM,和高速以太网(l Gb / s, 10 Gb / s)。每个交通类型(频道)发送给相应的物理接口,并分配一个波长调制在光电转换器。然后从每个源光调制信号光多路复用和发射进入纤维。

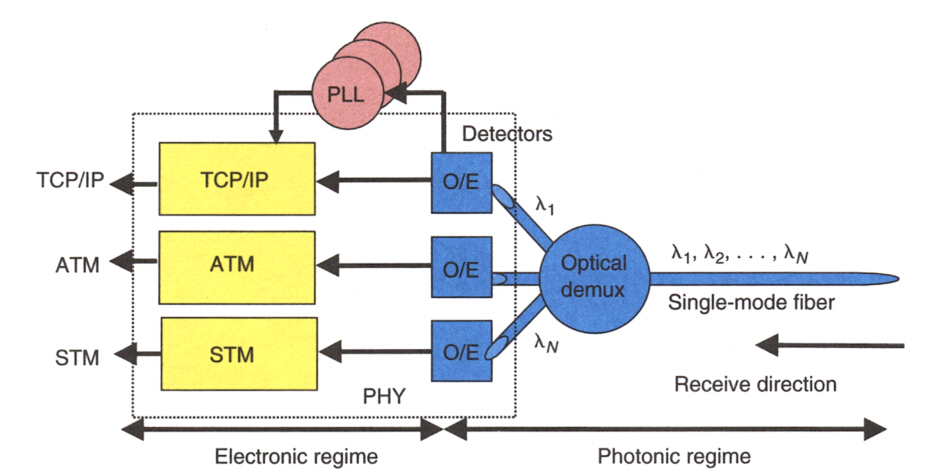

中心收到一个WDM信号时,波长光信号分离它的组件(渠道),将每一个光学调制信号转换为数字电信号。然后每个数字信号路由到其相应的电气接口:TCPIIP,自动取款机,STM,然而,等等,每个通道都需要自己的时钟恢复电路,因为所有的渠道可能会在不同的比特率。
DWDM系统的网络拓扑结构取决于各种因素,包括节点的数目、最大通行能力、可伸缩性、纤维数量节点之间的联系等等。关注也应该连接到网络组件参与DWDM系统。希望这篇文章可以帮助得到更多的理解对DWDM技术。
