掺铒光纤放大器(EDFA)是最新最先进的放大光信号在光传输系统的解决方案。它已成为一个关键使能技术和占主导地位的放大设备部署在光纤网络。在一起密集波分复用技术,EDFA的长距离传输数据成为可能。一般来说,光学放大器可以在光网络作为助推器使用,在线放大器和前置放大器。本文指导您优化您的DWDM网络达到通过设置EDFA放大器在适当的位置。
EDFA作品直接放大任何输入光信号,消除了需要将信号转换成电域,因此提供了潜在的运输成本减少带宽。由于光纤衰减限制non-amplified纤维的跨度约200公里,宽领域纯粹的光网络的存在离不开光学放大器。目前,EDFA获得了更多的声望,因为独立特性,比如极化增益,低噪音,低成本和非常低的耦合损失。

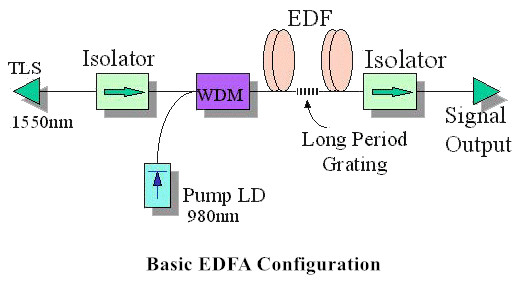

EDFA的基本形式包括EDF的长度,泵激光器、波分复用系统相结合的信号和波长泵通过EDF可以同时传播。最常见的配置EDFA是向前泵配置使用980纳米泵能量。提供最佳的整体设计对性能和成本的权衡。

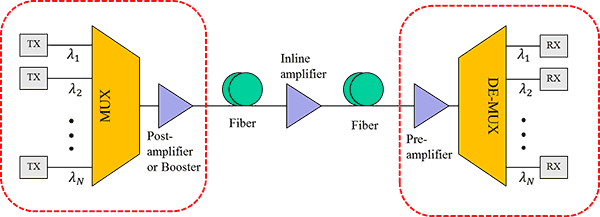

在密集波分复用系统,EDFA电力补偿可以放置在三个不同的地方:用作辅助光学放大器在发射机提供高输入功率光纤,串联放大器补偿光纤损耗的传播,以及在接收机端前置放大器来提高信号的接收机的水平。

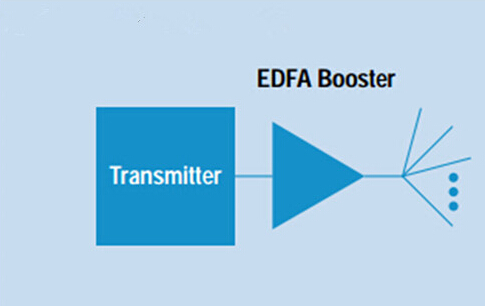

一个辅助光放大器链接的操作在传输端,为达到扩展放大聚合光输入功率。升压EDFA是旨在提高发射功率水平或赔偿损失的光学激光和光纤之间的元素。它通常采用DWDM网络的多路复用器变弱信号通道。辅助光放大器特性高输入功率、输出功率高、中等光增益。

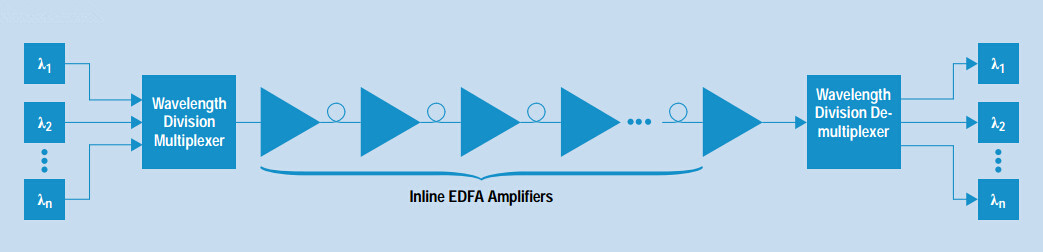

一组串联放大器通常在中间点在DWDM传输链接链接到克服光纤传输和其他分配损失。光学放大器是专为光学放大两个网络节点之间的主要光学链接。在线放大器放置每80 - 100公里,以确保光信号水平仍然高于噪声地板上。具有中长期低输入功率、输出功率高,光增益高,一个低噪音的人物。

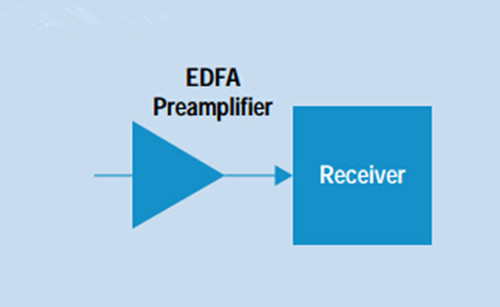

一个前置放大器在接收端DWDM链接进行操作。前置放大器用于光学放大,以弥补损失的解复用器附近的光接收机。把接收器年底前密集波分复用链接,前置放大器工作提高照片前的信号电平检测发生在一个超长运输系统,因此提高接收灵敏度。功能中,低输入功率,中输出功率和媒介获得。
通过将辅助光放大器、光放大器和前置放大器在不同位置的密集波分复用链接,可能网络达到扩展可以实现。

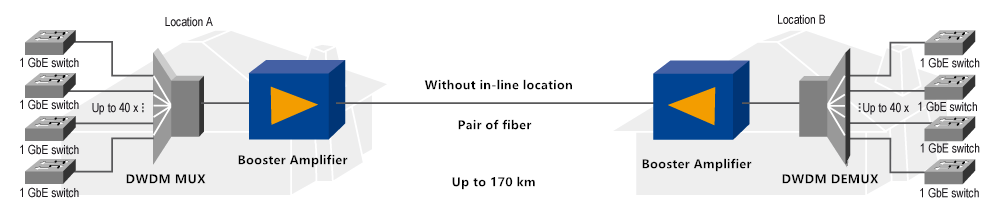

的距离使用EDFA光传输系统可以扩展。可以使用三种不同的EDFA类型取决于所需的距离和现有的位置。只需把一个助推器初光放大器的密集波分复用链接,170公里可以实现点对点连接。
作为辅助放大器年初定下的扩展链接达到170公里,有额外的使用前置放大器的传输,实现整个系统的距离可以增加了250公里。

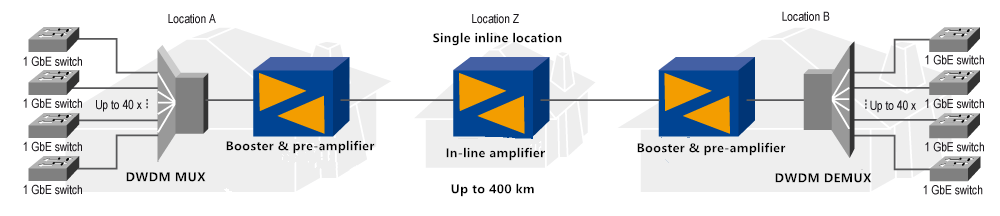

安装一个EDFA在中继器网站,400公里的距离。这可以进一步扩展如果更多的中继器使用网站将光学放大器。所有三种类型的放大器已经旨在支持100 Gbps带宽实现1000公里在点对点连接。为此多个中继器站点和前向纠错(FEC)集成在使用光学是必需的。
适当的部署EDFA的助推器,串联放大器和前置放大器在DWDM链接有助于优化网络性能扩展。这也会增加数据能力所需的当前和未来的光纤通信系统。希望本文的讨论信息足以让EDFA光放大器的更好的理解。
