电源线是广泛采用的数据中心和服务器机房供电各种电子负载和计算机设备。仅从外表来看,你可能会发现,存在一系列令人困惑的电源线与各种插头和插座。更不用说,每个也变化很大程度上的应用。如何确定电源线,并且让它们在你的组织架吗?这篇文章可能会解决你的问题。

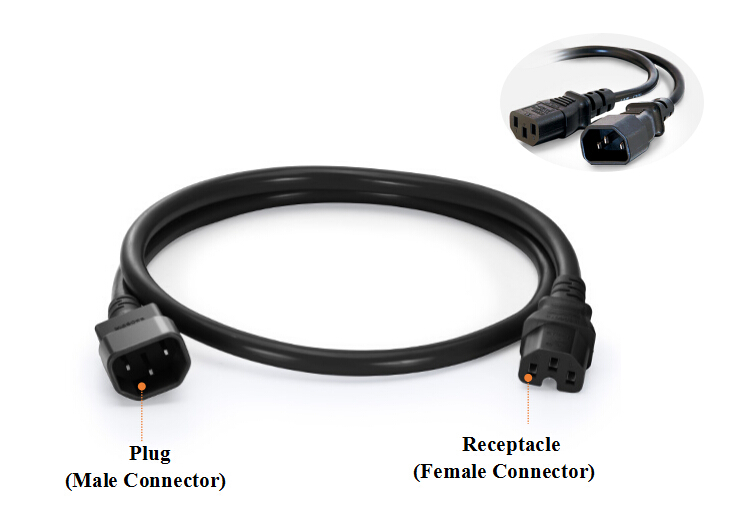

连接电子设备的交流电源是通过电源线、可拆卸连接器两端。涉及三个部分电源线:一个电缆插头(插头),可以插入AC插座提供电力,一个插座连接器(女)连接到设备,和一根绳子连接这两个部分。在本节中,电源线与各种连接器类型,详细分析他们的名字,外观和应用程序。

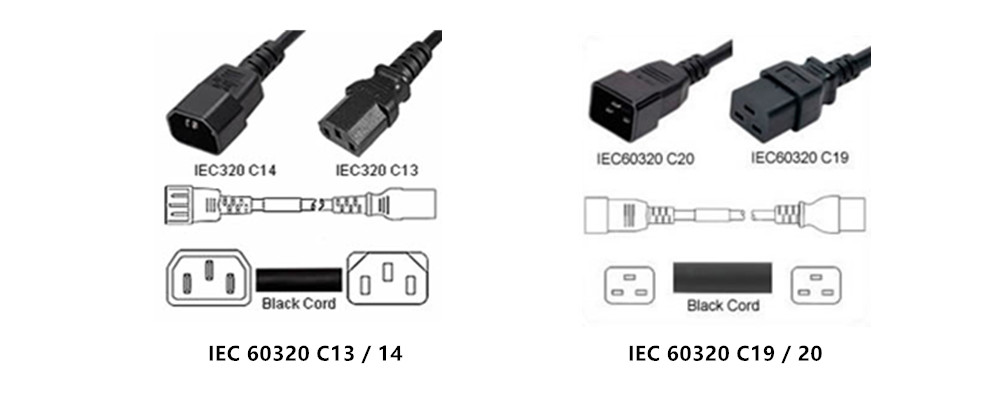

国际电工委员会(IEC)发表了国际标准IEC 60320的电源线。你可以找到IEC 60320 C13碳连接器在几乎所有的个人电脑和显示器。它的硬度为10安培,女性连接器端是C13指出,男性连接器端和碳指出。甜连接器的IEC 60320 C19额定16安培又有女性连接器端(C19)和一个男性连接器端(甜)。C19甜连接器通常用于一些服务器和UPS系统等设备。的细节IEC C13 C14电源线,C19甜电源线列在下面。
建立由国家电气制造商协会(N.E.M.A.), NEMA描述各种连接器用于电源线在北美和其他一些国家。NEMA设备范围从15-60安培数和电压从125 - 600。最常见的NEMA连接器5 - 15和5 - 20名称。第一个数字表明插头配置。这包括波兰人和电线的数量和电压。第二个数字代码表示amp评级的设备,和紧随其后的是一个“R”插座,插头或“P”。例如:5-15R 125 v, 2-pole,电话插座额定15安培和电源插座是最常见的房屋在美国
电缆长度之间的直接相关性,安培数和线指标。下面的列表是一个基本的安培数的关系vs线规。这些只是基本的指导方针,绳的长度是安培将减少或增加线规将会增加。
| 安培数 | 推荐线规 |
| 7一个 | 20个美国线规 |
| 10 | 18 AWG |
| 13 | 16个美国线规 |
| 15一个 | 14个美国线规 |
| 20 | 12个美国线规 |
出于安全和方便的原因,钢丝使用标准开发个人的夹克导体内部电源线。下面是美国和欧洲使用标准的列表。请注意,这些适用于大多数电源线在美国和欧洲。在某些应用程序使用颜色可能会有所不同。
| 线 | 美国的颜色 | 欧盟线颜色 |
| 通电的电线 | 黑色的 | 布朗 |
| 消极的线 | 白色的 | 蓝色的 |
| 地线 | 绿色 | 黄/绿 |
安全问题:电源线连接器是由不同的各种利用电压,防止设备设计的目的一个电压无意中连接到另一个。使用电源线和电压高或低于设备设计电压的害处可能损坏设备或火灾隐患。
电源线和数据连线,如光纤电缆或铜电缆,IT架内不可避免地共存。vwin真人娱乐有必要让他们组织更好的网络性能和审美诉求。我们提供三种技巧来实现高效的电源线管理。

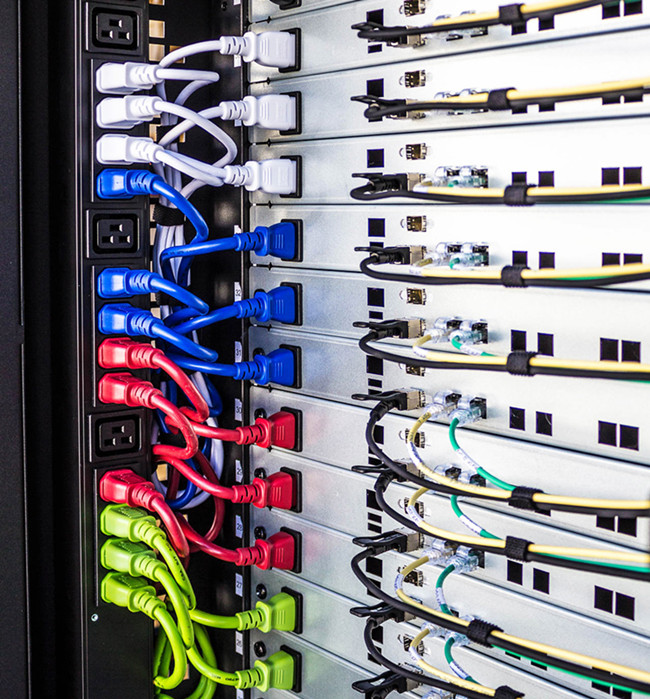

我们知道这样一个事实:EMI能电缆的性能恶化。分离能力和vwin真人娱乐光纤电缆有助于减少电磁干扰的影响,防止不稳定或容易出错的数据传输,减少人为错误。它必须交叉功率和数据电缆在一些特定的环境中,试图跨越他们互相垂直EMI降到最低。建议包数据电缆后侧的齿条和分配电力电缆在后侧的架子上。使用高品质的光纤电缆也有利于减少Evwin真人娱乐MI。

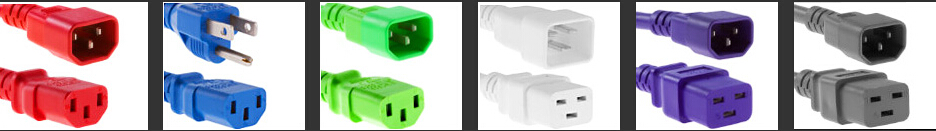

识别和管理好电源线是至关重要的。使用颜色的电源线是一个很好的实践在机架简化设备的管理。彩色电源线允许容易识别的路径,简化的可管理性主要和冗余电源和高效安装,给您的服务器房间清洁和有组织的外观。
标签电源线的两端是不可分割的一部分的基础设施安装和测试过程,和仅仅是一个好的投资。它会为你节省很多时间和精力寻找目标电源线时,和一个从另一个的区别。
电源线作为一个集成部分提供必要的供电网络。在本文中,我们引导你通过与电源线相关联的基础知识,以及一些技巧有效的电源线管理货架。希望它可以帮助你识别和选择理想的电源线。
