学习如何操作OTDR)正常是一个非常重要的技能技术人员在公司光纤网络的管理和维护。vwin真人娱乐以下段落包含清晰的描述OTDR)来帮助用户理解OTDR)测试的基本原则。
引入OTDR)
光时域反射计(OTDR))是一种光电仪器用来描述一个光纤。它发射的光脉冲在光纤的强度和测量反射产生的缺点,拼接,弯曲。和它也可以识别故障的确切位置通过测量发射的往返时间的检测反射返回脉冲。通过分析OTDR)跟踪,我们可以得到一个完整的报告的损失以及反射事件(连接器和机械拼接)与光纤的距离或地理信息链接。和OTDR)的基本功能是验证拼接损失,测量长度和找到缺点。好帮手来测试光纤电缆,OTDR)广泛应用于现在许多vwin真人娱乐有线电视网络测试。
OTDR)的操作系统

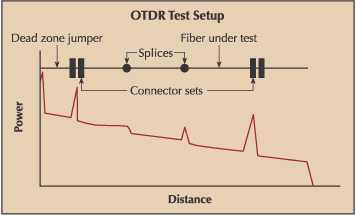

OTDR)使用瑞利散射的影响和Frenel反射测量光纤的特征。OTDR)使用光逆散射法来分析纤维。从本质上讲,通过发送脉冲的光进入纤维和测量旅行时间(时间域)和强度的反射(反射计)点在纤维内部,它产生一个特征的跟踪,或配置文件,返回的长度和信号电平显示屏幕上。
然后跟踪会当场进行分析,指出立即的文档系统,或保存供以后分析。OTDR)提供原始跟踪数据的自动分析,从而消除广泛的操作员培训的必要性。
OTDR)的优点
人们选择OTDR)对其精度、测量范围和测量密集活动的能力。
- 精度
的品质因数OTDR)探测器的精度。这意味着测量的正确性,即测量值和真实值之间的差异的事件被测量。
- 测量范围
定义为最大衰减可以放置仪器和事件之间的测量,仪器仍然能够衡量的事件可接受的精度范围内。
- 仪器分辨率
仪器分辨率指的距离可以间隔的两个事件,仍被视为两个独立的事件。我们都知道脉冲持续时间越短,数据采样间隔越短,越好仪器分辨率,但测量范围越短。为了解决这种情况,一些OTDR)制造商使用“掩蔽”过程来提高分辨率。

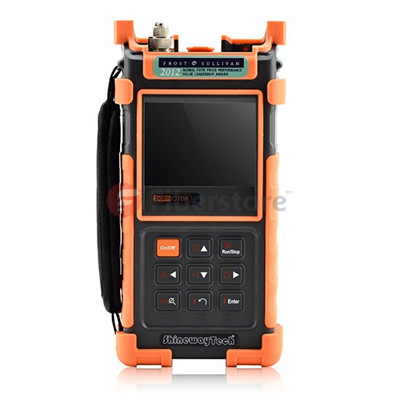

虽然操作OTDR)不是特别困难,但它需要熟悉您所使用的模型。otdr)可与各种纤维类型和波长,包括单模光纤、多模光纤,1310 nm、1550 nm、1625 nm,等来了一个好的新闻你可以找到所有上述产品www.fs.com。我们也供应otdr)的著名品牌,如JDSU MTS系列,EXFO FTB系列、日本横河AQ系列有竞争力的价格和高质量。
