长途通信技术经历了一个巨大的革命以来,光纤技术的介绍。vwin真人娱乐我们不能否认其巨大的运载能力信息以数字形式今天革新人们的生活和工作方式。和最近的元素添加到这些系统的成功是光放大器。这篇文章的目的是提供一个介绍摘要技术。
摘要概述

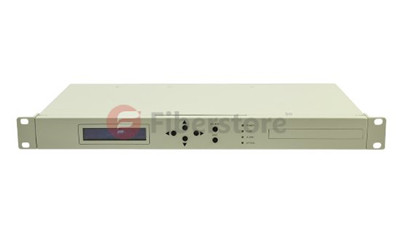

EDFA,掺铒光纤放大器的简称,是一种光放大器,其中核心是铒掺杂稀土元素。利用铒离子较高的能量水平,我们可以实现信号的放大1550海里,让高码率传输距离长。EDFA放大器提供了一个新的生命光纤传输,有效地弥补在长途传输信号衰减。EDFA光放大器的一个示例如下所示。
EDFA的基本原理

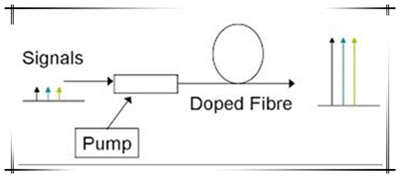

EDFA的核心技术是掺铒光纤(EDF),这是一个传统的铒掺杂石英光纤。当这种掺铒光纤与适当波长的激光注入。铒离子是兴奋很长一段终生的中间状态。当光子属于信号在不同波长的泵浦光满足兴奋铒原子,原子铒放弃一些他们的能量信号,回到较低能级。放弃铒的所有能量是额外的光子的形式完全相同的短语和方向产生的信号放大。
图片生动印象的原则,让我比较一个掺铒光纤浑身酒味的男孩经常喝。当你遇到这个人,邀请他一品脱啤酒,他兴奋地更高的醉酒的状态,也就是随着铒离子兴奋到高能级,当泵浦的激光器。如果你继续抽水,喂男孩与啤酒和光纤激光,都变得兴奋,他们可以不再激动。传入光信号可以被视为一种双重威士忌,进入这个男孩,但立刻回来。因此,光信号退出EDFA在强度增加。
摘要光纤放大器在DWDM系统中
EDFA放大器广泛应用于SDH帧里面,有线电视机框、光学放大器系统体积小,功耗低,性能优越。DWDM EDFA在下面解释。

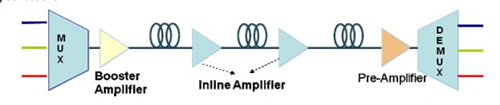

的gain-flattened EDFA是长途多通道光波传输系统的关键组成部分如波分复用(WDM)。一般来说,光学放大器可以使用在一个光网络作为助推器,行放大器,前置放大器,如以下图片所示。
一个简单的DWDM光网络,传播渠道结合使用密集波分多路复用器(MUX),使用辅助放大器放大后发射到传输光纤,re-amplified每80 - 120公里的使用在线放大器,最后pre-amplified信号分离器和接收。
结论
通过以上的解释,EDFA光放大器是迄今为止最先进的光学放大器。光学放大器提供的Fiberstore设计为所有网段(访问、地铁、区域和长期)和应用程序(电信、有线电视和企业)。我们有一个系列的EDFA光放大器,包括密集波分复用EDFA,有线电视EDFA和SDH EDFA。我们可以满足你所有的需求,请随时与我们联系。
