在光学通信网络,信号穿过纤维在每一个大的距离没有显著衰减。然而,当涉及到数百公里的距离,放大信号在运输途中就变得相当重要。在这种情况下,一个光纤放大器需要在远距离光通信实现信号放大。本文旨在简要介绍给最部署光纤放大器——掺铒光纤放大器(EDFA)。
掺铒光纤放大器是什么?
一个掺铒光纤放大器是一个放大的光学和红外转发器调制激光束直接,没有光电和电光转换。一般来说,这是一个光学中继器装置,用于提高光信号的强度进行光纤通信系统。vwin真人娱乐
摘要工作原理介绍

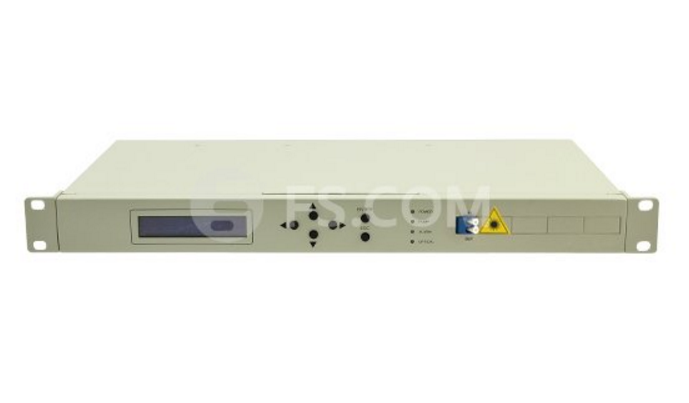

掺铒光纤放大器是一种光放大器的稀土元素掺杂的铒玻璃纤维可以吸收光线在不同频率和发射的光的频率。外部半导体激光光夫妇的纤维红外波长的980或1480纳米。这个动作刺激铒原子。附加在1530至1620纳米波长光信号进入纤维和刺激兴奋铒原子发射光子的波长作为输入信号。这个动作放大微弱光信号到一个更高的力量,影响信号强度的提高。下面的图片显示了13 dbm的输出c波段40升压EDFA对DWDM网络渠道。
EDFA的优点
的摘要获得高增益、大带宽、高输出功率、泵效率高、低插入损耗、偏振不敏感的状态。
- 它提供了在线放大的信号不需要电子、和信号不需要转换成一个电信号放大。完全光学放大。
- 它提供了高功率传输效率的泵功率信号。
- 放大是独立的数据率。
- 获得相对平坦,这样他们可以级联长途使用。在借方,设备。增益饱和,还有放大自发辐射(ASE)的存在。
EDFA的应用
掺铒光纤放大器是第一个成功的光放大器和快速部署的一个重要因素在1990年代光纤网络。vwin真人娱乐采用传统光学数字通信系统应用程序,我们可以节省一定的光学中继器。与此同时,距离继电器也可以显著增加,这是至关重要的长途光缆中继系统。vwin真人娱乐EDFA通常工作在这种情况下:
可以使用EDFA在高容量和高速光通信系统。它提供了建设性的和理想的解决方案来处理低敏感的接收器和短的传输距离,因为缺乏OEO的中继器。
此外,EDFA可以在长途光通信系统中,采用土地树干等光传输系统和海底光缆传输系统。它有助于降低建设成本大大降低再生中继器的数量。
此外,EDFA也可以用于波分复用(WDM)系统,特别是密集波分复用(DWDM)系统。它使插入损耗问题的成功解决,减少色散的影响。
结论
到目前为止,最先进的和受欢迎的光放大器,摘要被广泛采用的光纤通信网络。,在大动态增益平坦增益范围,低噪音,高饱和输出功率和稳定运行的暂态抑制,它肯定会在光通信捕获一个相当重要的和不可或缺的地位在不久的将来。
