在每个数据中心和IT基础设施,对大容量的需求,更高的带宽和更可靠的性能不会松弛。与此同时,您的应用程序和竞争优势越来越依赖于它。这或许可以解释为什么现在从10 g迁移到40克已经成为一个受欢迎的许多服务提供商和至关重要的选择。本文将简要介绍BiDi收发器,它提供了一个有效的和可行的解决方案,使40-Gbps速度访问层。
介绍BiDi收发器

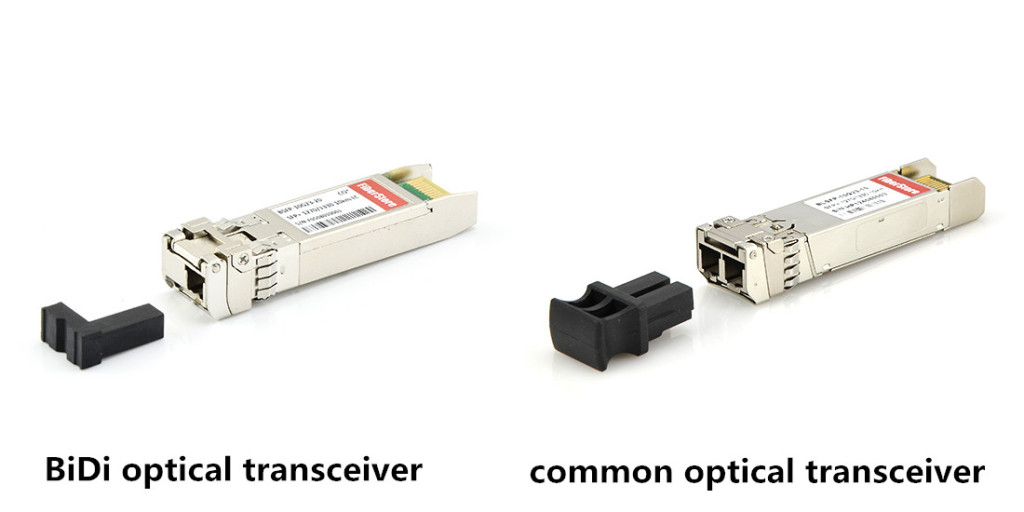

BiDi收发器,通常也被称为双向收发器,由两个不同波长实现传播在两个方向只有一个纤维(单模或多模)。不像一般的光学收发器有两个港口,BiDi收发器只有一个端口。波分复用(WDM)技术,BiDi收发器允许发送和接收信号在两个方向上由不同中心波长。BiDi光学模块的最常用波长为1310 nm / 1550 nm、1310 nm / 1490 nm、1510 nm / 1590海里。从这幅图中所示,很容易区分BiDi收发器一般。
BiDi收发器的工作原理

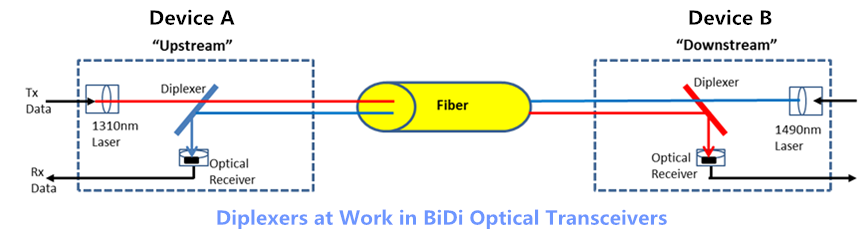

BiDi收发器和一般之间的主要区别收发器在于BiDi收发器配有WDM耦合器,合并和单独的数据传输单一纤维基于光的波长。下面的图片清楚说明了BiDi收发器是如何工作的。本示例中使用的两个波长1310 nm和1490 nm。通常上游传输波长越短,而下游的长波长。应该解决的是BiDi收发器必须部署在双,这样天线共用器可能会与预期的发射器和接收器传输波长数据。
BiDi收发器实现什么
- 40 g连接与BiDi收发器技术变得更可靠。服务器需要它,你的应用程序和用户的需求,和你的竞争对手正在交付。
- BiDi收发器可以降低光纤布线基础设施的成本,因为它需要更少的光纤电缆,减少纤维块电池板。另一方面,BiDi收发器也可以节省更多宝贵的空间数据中心。
QSFP BiDi收发器解决方案
存在三种常用BiDi收发器:BiDi SFP +收发器,BiDi XFP收发器QSFP BiDi收发器。BiDi SFP +收发器和BiDi XFP收发器被设计为双向10 g系列光学数据通信,QSFP BiDi接收器允许重用现有的10 g纤维基础设施40 g连接。在这一部分中,我们将详细讨论QSFP BiDi收发器。
40 g QSFP BiDi收发器有两个20 g通道,每个上同时发送和接收两个波长在一个MMF链(OM3或OM4)。它允许现有的10 g布线系统被用来40 g连接。这意味着它可以带来40 g的速度访问层使用相同的10 g电缆工厂今天您正在使用。相比之下,一般QSFP SR4收发器思科QSFP-40G-SR4需要新的补丁电缆和补丁面板由于连接器类型不同,纤维的大小行李箱需要翻了两番。
QSFP-40G-SR-BD收发传输全双工40 g流量在一个dual-fiber LC-connector OM3或OM4 MMF电缆。它能够重用10 g纤维基础设施。也就是说它使数据中心运营商升级到40 g连接不做任何修改之前的10 g光纤电缆工厂。这是一个巨大的成本节约,无论你是升级当前的数据中心或建立一个新的。这意味着你可以开始利用40 g现在为你的组织性能。
结论
BiDi收发器作为理想和可行解在有限的情况下纤维或有限的管道空间可用。和部署的BiDi收发器有效地提高现有带宽容量的光纤基础设施和有助于实现经济和可靠的光网络的性能。
